Laser Oberflächen Velocimeter – Laser Doppler Messsysteme
Mit einer typischen Messgenauigkeit von ± 0,05 % und ausgestattet mit einem Quadraturausgang ist der µSPEED Laser-Encoder ideal geeignet, um Messrad betriebene Tachometer/Drehgeber oder die Längen- und Geschwindigkeitsmessung über den Maschinenantrieb zu ersetzten. µSPEED Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme arbeiten berührungslos und daher ohne Schlupf, sind wartungsfrei, dauerhaft genau und arbeiten nahezu materialunabhängig. Helle, dunkle, schwarze, glänzende, matte, strukturierte und unebene Oberflächen werden gleichermaßen genau gemessen. µSPEED konzentriert die Messtechnik im 0,9 kg schweren, roten Sensorkopfgehäuse und liefert direkt Längen- und Geschwindigkeitsmesswerte über einen Quadraturausgang oder aber als ASCII string über eine serielle Schnittstelle. Industriebusse sowie Ethernet sind als Schnittstellenoptionen erhältlich. Mit µSPEED werden u.a. Spulen- und Rollenlängen gemessen oder Schneidprozesse bzw. Anlagen gesteuert. Differenzlängen und Differenzgeschwindigkeiten können ebenso gemessen werden.
Produktvarianten der Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme

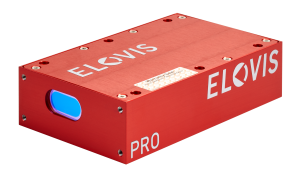

µSPEED‐PROBidirektionale Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme für nahezu beliebige Anwendungen und Materialbewegungen sowie Förderprozesse.
|
 |

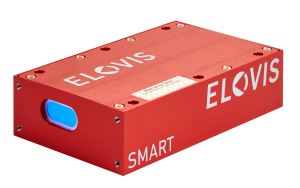

µSPEED‐SMARTUnidirektionale Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme für Förderprozesse mit wenigen Stopps. Smartsensor mit besonderen Eingenschaften:
|
 |

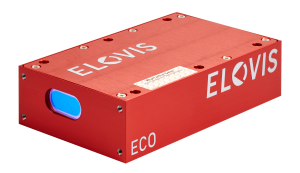

µSPEED‐SMART-ECOUnidirektionale Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme mit mittlerer Genauigkeit für Förderprozesse mit wenigen Stopps.
|
 |
Technische Daten im Produktbereich Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme
| µSPEED-PRO | µSPEED-SMART | µSPEED-SMART-ECO | |
| Richtungserkennung | berührungslos | via externem Richtungssignal | via externem Richtungssignal |
| Messung ab V=0 | berührungslos | optional | Nein |
| Materialanwesenheit | berührungslos | optional | Nein |
| Genauigkeit (typ.) (2σ;L>10m/3σ;L>20m) |
± 0,05 % | ± 0,05 % | ± 0,3 % |
| Wiederholgenauigkeit | ± 0,02 % vom Messwert (bis auf SMART-ECO) | ||
| Sensor-/Geräteart | Smart Sensor | Smart Sensor | Smart Sensor |
| V-Messbereich | 0 bis ± 1.200 m/min 0-20 m/s |
1 bis ± 6.000 m/min 0,02-100 m/s |
1 bis ± 6.000 m/min 0,02-100 m/s |
| Messabstand (Toleranzen) | 115±5 (±20) mm | 120±5 (±20) mm 240±10 (±40) mm |
120±5 (±20) mm 240±10 (±40) mm |
| Schnittstellen | 1 x RS-485 or RS-232 alternativ zu I/Os: RS-422, RS-485 |
||
| I/Os | Quadratur Ausgang 1 bis 100.000 (je nach V‐max.) pls/m Eingang: Start, Gate, Direction, Laser Interlock Ausgang: Status |
||
| I/O Typ | RS‐422 Pegel Laser Interlock (single, 24V) |
||
| Verfügbare Daten | Geschwindigkeit, Länge, Signalgüte, Status, Laser Interlock, Gültige Messung Material anwesend (nur PRO) |
||
| Feldbus | Profibus, CANopen, DeviceNet, CC‐Link Ethernet‐IP, Profinet‐IO, Modbus‐RTU Bluetooth (Alle Feldbuse optional) |
||
| Schutzart | Sensorkopf: IP67 Controller/MID-COUNTER: Front: IP51; Rückseite: IP20 |
||
| Abmessungen (LxBxH) | Sensorkopf: 154x94x39 mm | ||
| Gewicht | Sensorkopf: 0,9 kg | ||
| Spannungsversorgung | 24 VDC (18 V to 30 V) | ||
| Bediengerät | optional | ||
| Laser Daten | 25 mW, 780 nm (Laser Klasse 3B) | ||
| Umgebungstemperatur/Feuchte | 5 bis 55°C ‐ nicht kondensierend Außerhalb Temperaturbereich externe Kühlung / Heizung erforderlich |
||
Zubehör für Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme
Standard-Interface |
|
Terminal-Box µSPEED-T-BOX |
Die Terminaleinheit μSPEED-T-Box ermöglicht eine einfache und sichere Beschaltung u. Versorgung der Sensoren des Typs μSPEED-SMART, μSPEED-SMART-ECO und μSPEED-PRO. Das Hutschinenmodul ist zum Einbau in einen Schaltschrank vorgesehen. |
|
Sensorkabel |
|
Geschirmte Kabel µSPEED-C10, C25, C50 |
Sensorkabel zur Verbindung von µSPEED Sensoren mit der µSPEED-T-Box in Längen zwischen 10 und 50 m (größere Längen auf Anfrage) |  |
Anzeigen und Bediengeräte |
|

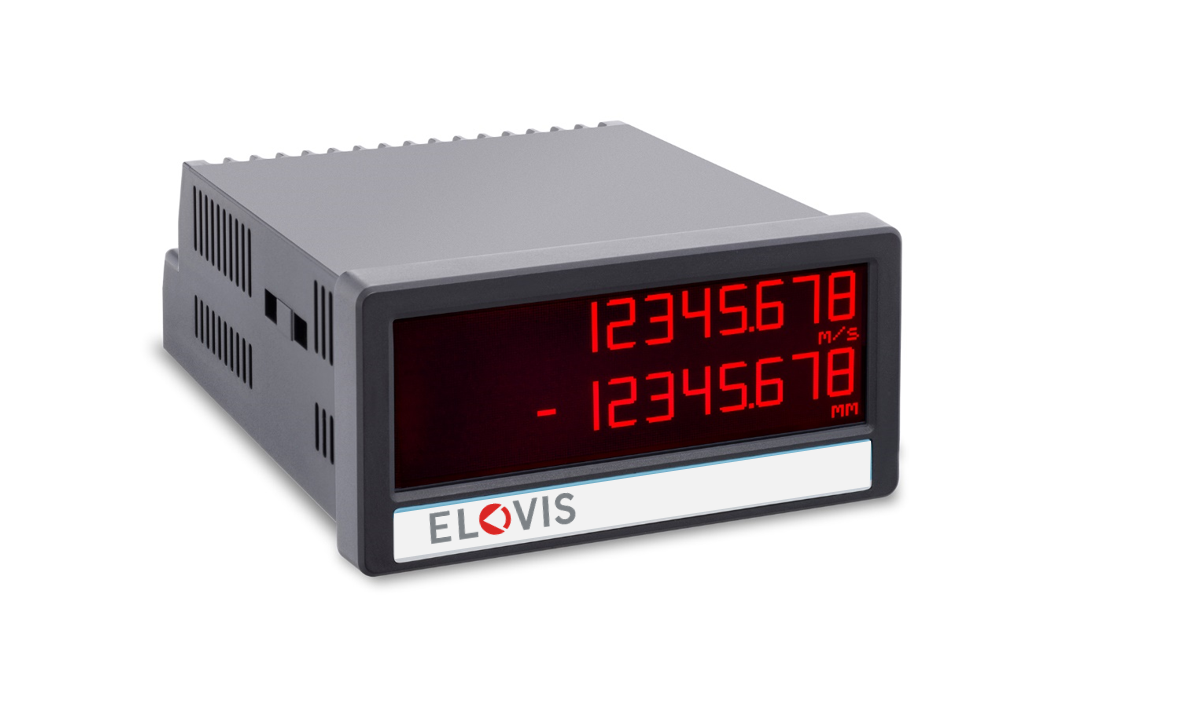

Längenzähler, Geschwindigkeitsanzeige µSPEED-CNT-M, µSPEED-TACHO-M |
Einfacher Längenzähler oder alternativ Tachometer zur Anzeige der µSPEED Längen- bzw. Geschwindigkeitsmesswerte. 6-stellen Anzeige, 14 mm Zeichenhöhe. |  |
|
Bediengerät/Steuerung µSPEED-CONTROLLER |
Anzeige- und Steuerungseinheit für die µSPEED Sensoren stellt u.a. folgende Funktionalität bereit:
|
|
|

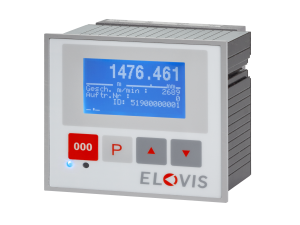

MID-Zähler (eichfähig) µSPEED-MID-COUNTER |
Zähler mit Eichzulassung, welcher zur Längenmessung in Verbindung mit den optischen Lasersensoren µSPEED-SMART und µSPEED-PRO oder alternativ mit Rotationsimpulsgeber eingesetzt werden kann. Weitere Infos hier! |
|
|
Anzeigeeinheit für Länge und Geschwindigkeit µSPEED-CNT/TACHO |
µSPEED-CNT/TACHO beinhaltet einen Längenzähler, eine Geschwindigkeitsanzeige sowie einen Laser-Ein/Aus Schlüsselschalter. Die Anzeigeeinheit ist als Beistelleinheit für den Stand-Alone Betrieb von µSPEED Sensoren konzipiert. Über eine RS 232 Schnittstelle kann die Datenausgabe an einen PC erfolgen. |
|
|
Serielles Großdisplay µSPEED-DIS |
µSPEED-DIS dient zum Ablesen der µSPEED Messwerte aus größerer Entfernung. Das Großdisplay ist standardmäßig mit 6 Stellen ausgestattet, kann aber optional auch als 4 oder auch 8-stellige 7-Segment Anzeige aufgebaut werden. Zeichenhöhe: 57 mm |
|
Mobilausstattung |
|
Messstativ µSPEED-TRI |
µSPEED Sensoren sind klein und leicht und daher sehr gut geeignet für den mobilen Messeinsatz in Verbindung mit den 2 ELOVIS Stativen (TRI). In einer Leicht- und einer Schwer-Version. Die TRI Stative bestehen aus: Dreifuß, Auslegerarm mit Gelenk, Sensorbefestigung am Auslegerarm mit Kugelkopf und Sensor-Aufnahmeplatte. |  |
|
Optische Justagehilfe µSPEED-OAJ |
µSPEED-OAJ3 ermöglicht die schnelle und sichere Justage der µSPEED Systeme ohne Zuhilfenahme von Maßstab, Wasserwage oder Winkelmesser. Die Justagehilfe OAJ3 wird u.a. für portable Messapplikationen, bei Messungen auf rotierenden Zylindern oder bei engen Platzverhältnissen sowie in Applikationen mit ständig variierendem Materialabstand eingesetzt. |
|
|
Systemkoffer µSPEED-CASE |
Zur sicheren Aufbewahrung sowie für den Transport der Sensorkomponenten bieten sich die ELOVIS Transportkoffer µSPEED-CASE an, die es standardmäßig in drei unterschiedlichen Größen gibt. |
|
Software |
|
PC-Software µSPEED-CMS |
Die Konfigurations- und Monitoringsoftware µSPEED-CMS dient der µSPEED Bedienung sowie der Darstellung und Speicherung der µSPEED Messwerte auf einem PC, Laptop oder einem Tablett Rechner. Die CMS Software wird vorwiegend bei portablen Messungen eingesetzt. |
|
Feldbus und Kommunikationsmodule |
|

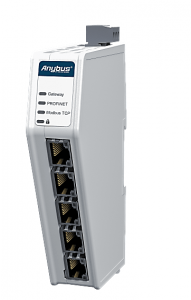

Profibus-DP, ProfiNet-RT, Ethernet-IP µSPEED-PB, µSPEED-PN, µSPEED-EN |
Standard Bus-Interface Module mit folgendem Output: Länge (in m) , Geschwindigkeit (in m/s), Statussignal (valid/invalid) |
|
Schutz-Umgehäuse |
|
Umbehäuse für Luftkühlung µSPEED-HSEe |
Das Umgehäuse µSPEED-HSEe aus Edelstahl dient dem Schutz des Sensorkopfes vor Verschmutzung und vor ungeeigneten Umgebungstemperaturen. Das HSEe muss mit geeigneter Spülluft versorgt werden. |
|
|
Umgehäuse für Luft- und Wasserkühlung µSPEED-HSEw |
Das Umgehäuse µSPEED-HSEw dient dem Schutz des Sensorkopfes vor Verschmutzung und vor ungeeigneten Umgebungstemperaturen. Das HSEw muss mit geeigneter Spülluft versorgt werden. Es ist aufgrund des zusätzlichen Anschlusses zur Wasserkühlung für höhere Raumtemperaturen ausgelegt. Das HSEw beinhaltet zwei Wärmetauscherplatten. |
|
|
Wärmetauscher Platten µSPEED-HE |
Wärmetauscherplatten mit 2 Kühlwasser-Flanschanschlüssen können ein- und beidseitig am Sensorkopf montiert werden. Die wassergespülten Wärmetauscherplatten erlauben die Verwendung des Sensors in warmer Messumgebung. |
|
|
Schnellwechsel Schutzglas µSPEED-QCW |

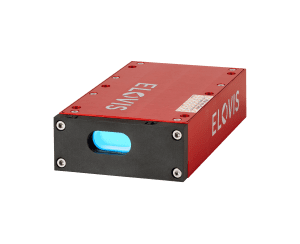

Das Schnellwechsel-Schutzglas µSPEED-QCW (Quick Change Window) ist für den Einsatz in harscher Umgebung mit stark verunreinigter Umgebungsluft konzipiert. Die QCW erlaubt den Austausch des Schutzglases in Sekunden und führt dazu, dass die eigentliche Reinigung des Glases losgelöst vom Sensor betrieben werden kann. |
|
|
Luftspülung µSPEED-FAN
|
Die Luftspülung µSPEED-FAN dient der Versorgung von µSPEED-Umgehäusen HSE mit Spülluft. Die Spülluft kann je nach Anwendung zum Heizen, zum Kühlen des Sensors oder aber lediglich zur Vermeidung von Verschmutzung der Sensoroptik verwendet werden. HSE und FAN werden mit einem Luftschlauch miteinander verbunden. |
|
Sensor-Montageplatte |
|
Montageplatte mit Schwenk-/Langloch-Element µSPEED-MP |
µSPEED-MP wird über ein Drehelement eingestellt, welches eine Winkelverstellung des Sensors in Materialbewegungsrichtung um +/- 80° zulässt. Langlöcher am Drehelement ermöglichen eine Abstandsjustage des Sensorkopfes. |
|
Höhenjustage-Einheit |
|
Justageeinheit zur präzisen Abstandsjustage des Sensorkopfes µSPEED-HA |
Die Höhen-Justageeinheit ermöglicht die Sensorjustage bei stark variierenden Durchmesser- und Dickenschwankungen des Messmaterials jeweils auf den korrekten Messabstand. |
 |
Kabelführung mit Ständer |
|
Kabelführung und Sensorstativ mit Laserschutzeinhausung µSPEED-CGS |
Die Kabelführung mit Stativ für den µSPEED Sensor (µSPEED-CGS) stellt stets den korrekten Abstand zwischen Kabel und Sensor sowie die richtige Führung der Kabel sicher. Bei Öffnen der Laserschutzhaube schaltet der Laser automatisch ab. |
|
Laserschutzausstattung |
|
Laserschutztubus µSPEED-TUBE |
Der Sensorkopf-Tubus TUBE für den µSPEED Sensor verringert die Gefahr des direkten Einblickens in den Laserstrahl. Der TUBE ist kombinierbar mit dem Laser-Shutter LSH. |
|
|
Laser-Shutter µSPEED-LSH |
Der Laser-Shutter µSPEED-LSH dient der mechanischen Blockung des Laserstrahls. Der Shutter wird manuell mittels Schiebemechanismus aktiviert und wird mittels vier Schrauben auf die Front des µSPEED Systems montiert. |
|
|
Winkeloptik µSPEED-AO |
Die Winkeloptik AO (Angle Optic) kommt zum Einsatz, wenn der vorhandene Montageraum stark begrenzt ist. Die 90° Winkeloptik ermöglicht es, mit einem minimalen Bauraum auszukommen. |
|
|
Laserschutz-Sicherheitsüberwachung µSPEED-LSSC |
Die Laserschutz-Sicherheitsüberwachung verbindet verschiedene Überwachungssensoren, um eine Gefährdung durch den µSPEED Laser zu vermeiden. In Verbindung mit weiteren Schutzmaßnahmen kann ggf. Laserklasse 1 erreicht werden. |  |
Etikettendrucker |
|
Drucker zum Anschluss an den MID-COUNTER µSPEED-PRT |
In manchen Anwendungen besteht die Notwendigkeit die auf Länge gemessene Ware direkt mit einem Label zu versehen welches die wesentlichen Messdaten beinhaltet. Hierzu dient der Drucker µSPEED-PRT. |  |
Funkdatenübertragung |
|
Bluetooth-Modul µSPEED-BT |
Mit dem Bluetooth-Modul können die Messdaten über eine Funkstrecke übertragen werden. Eine solche Lösung kommt z.B. dann zum Einsatz, wenn das Messsystem mit µSPEED-T-Box im Produktionsbetrieb nicht zugänglich ist. Eine typische Anwendung ist in Verseilmaschinen. |  |
Akkusatz für autarken Systembetrieb |
|
Akku-Modul und Datenlogger µSPEED-ACU µSPEED-DTL |
Für den völlig autarken Systembetrieb wird der µSPEED Sensor zusammen mit einem Datenlogger von einem Akku-Modul gespeist. Ein Einsatzbereich ist die Geschwindigkeitsmessung von Sportfahrzeugen, wo es oftmals keine Stromversorgung gibt. |  |
Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme
Auf dem zu vermessenden Medium wird mit Hilfe zweier Laserstrahlen ein Streifenmuster erzeugt. Durch die Bewegung der Messmaterialoberfläche wird das in den Detektor rückgestreute Licht in der Intensität moduliert, wobei die Frequenz der Helligkeitsmodulation proportional zur Geschwindigkeit des Mediums und zur Doppler-Frequenz ist. Das gestreute Licht wird über einen Photodetektor in ein elektrisches Signal umgewandelt und über einen Analog / Digital Umsetzer einem Prozessor zugeführt. Der Prozessor ermittelt die aktuelle Geschwindigkeit und Weglänge aus dem digitalisierten Signal. Die Verwendung von Marken oder von Maßstäben auf dem Messobjekt ist nicht nötig. Das Verfahren ist bekannt unter den Namen „Laser Oberflächen Velocimeter – Laser Doppler Messsysteme“.
Videos zum Produktbereich Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme
|
Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Produkt Tutorial |
 |
|
Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Produkterläuterung und Anwendungsübersicht |
 |
|
Längenmessung in der Gewebeproduktion – µSPEED Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Messung am Ausgang der Produktion mit portablem µSPEED System |
 |
|
Rapportlängenmessung – µSPEED-RL Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Lasergenaue Messung der Rapportmarkenabstände in einer Foliendruckanlage |
 |
|
Differenzgeschwindigkeitsmessung in der Folienbeschichtung – µSPEED Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Messung auf der Warenbahn und parallel auf der Beschichtungswalze mit µSPEED Parallelsystem |
 |
|
Papier-Rollenschneider Zählerkalibrierung – µSPEED Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Kalibrieren des Längenzählers eines Wicklers mit portablem µSPEED Sensor |
 |
|
Spannrahmen Schrumpfmessung – µSPEED Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Differenzmessung im Wareneinlauf sowie im Warenauslauf zur Bestimmung der Warenvoreilung |
 |
|
Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Längenmessung in der Blankdraht-Fertigung mit µSPEED Laser System |
 |
|
Stahlseil Längenmessung – µSPEED Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Prüfung der Messgenauigkeit eines Anlagenzählers für Seile mit portablem µSPEED Laser-Sensor |
 |
|
Textile Warenschau Längenmessung – µSPEED Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Längenmessmaschine für Textilien wird kontaktfrei mit µSPEED kalibriert |
 |
|
Vliesstoff Längenmessung- µSPEED Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Längenmessung in Vliesstoff-Produktionsanlage berührungslos mit µSPEED Laser-Doppler System |
 |
|
Geeichte Längenmessung – Warenschau – µSPEED– MID 2014/32/EU Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme Geeichte, berührungslose Längenmessung mit µSPEED System in einer Warenschaumaschine |
 |
Downloads zum Produktbereich Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme

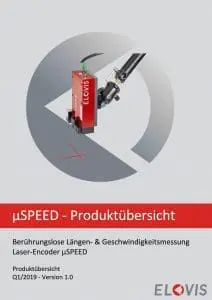

Produkt Information – µSPEED Längen- & Geschwindigkeitsmessung
 |
| µSPEED – Produktübersicht |
ANWENDUNGEN
Rollenlänge / Spulenlänge
Basiert Ihre Rechnungsstellung auf korrekten Längenwerten? Werden alle Produkte mit gleicher Genauigkeit gemessen...
Schnittsteuerung
Vermeiden Sie Längenzugaben oder liefern Sie sicherheitshalber Überlängen? Evtl. ist die Anforderung aber exakt die r...
Eichfähige Längenmessung
Werden Waren in Europa nach Länge / Fläche verkauft, müssen diese i.d.R. mit "geeichten" Längenmessmaschinen gemessen...
Weitere
Portable / mobile Längenmessung, Drehgeber Kalibrierung, Stücklängenmessung, Geschwindigkeits-
messung, Messung de...
Portable / mobile Längenmessung
Wo verlieren Sie im Laufe des Produktionsprozesses Längen? Wo fällt Verschnitt oder Ausschuss an? Tritt Schrumpf oder...
Drehgeber Kalibrierung
Arbeiten alle Anlagenzähler über das Produktionsspektrum hinweg mit gleicher Genauigkeit? Welche Methode nutzen Sie u...
Stücklängenmessung
Unterbrechen Sie Ihre Produktion, oder reduzieren Sie die Durchlaufgeschwindigkeit, um Stücklängen von Hand zu prüfen...
Geschwindigkeits-
messung
Sollen Geschwindigkeiten von bewegten Bahnen und Stückgütern genau erfasst werden, um damit Anlagen zu überwachen, zu...
Messung der Differenz-
Geschwindigkeit
Differenzgeschwindigkeit zwischen Bahn, Zylinder, Förderband oder Tragsieb erfassen, um damit Anlagen zu überwachen, ...
APPLIKATIONSBEISPIELE
Längenmessung transparenter Folie
Präzise Längenmessung an hoch transparentem Film und Folie wie z.B. Lebensmittelfolie und optischer Folie und Film. L...
Längenmessung von Papier
Genaue Längenmessung an Papier, Tissue, Verpackungsmaterial unabhängig von der Grammatur - auch als Basis für Flächen...
Längenmessung von Kabel und Flachkabeln
Die Längenmessung von Kabeln und Flachkabeln erfolgt in vielen unterschiedlichen Anwendungen. Unter anderem bereits i...
Längenmessung von Nonwoven, Vlies, Filz
Längenmessung von Nonwoven, Vlies, Filz und Material mit starker Dickenvarianz und unterschiedlicher Grammatur mit gl...
Längenmessung von Separatorfolie
Batterieseparatorfolie darf keine Löcher, Falten, Knicke oder Beschädigungen aufweisen, sonst kann erheblicher Schade...
Schnittsteuerung für Rohr-/Profilextrusion
Beim Sägen und Schneiden von extrudierten Materialien, wie Rohren, Schläuchen und Profilen kommt es auf eine schlupff...
Teppich Schnittsteuerung
Kaum ein Material ist vielfältiger als Teppich und entsprechend schwierig auf Länge zu messen. Teppichböden können 2m...
Rollenschneider für Dachbahnen
Der Längenzuschnitt von Verkaufsrollen von Dachbahnen, Bitumenbahnen und Flachdachfolien ist aufgrund der Vielzahl an...
Schnittsteuerung bei Kabel und Draht
Kabel und Draht wird mit hoher Geschwindigkeit umgespult und geschnitten. Aufgrund der hohen Rohstoffpreise sind die ...
CAMPEN Schneidmaschinen und Wickelmaschinen
CAMPEN Machinery A/S Schneidmaschinen, Wickelmaschinen sowie Umwickelmaschinen aus Dänemark, sind kundenspezifische M...
Längenmesssystem auf Mess-Stativ
Vom Vorbereitungsaufwand vergleichbar mit einem handgehaltenen Messsystem, nur deutlich sicherer können ELOVIS Längen...
Zylinder- und Walzen-Geschwindigkeit
Zylindergeschwindigkeiten und Walzengeschwindigkeiten entscheiden häufig über die Materialqualität und über den Nutzu...
Differenz-V zwischen Antrieb und Material
Antrieb und Material sollten mit möglichst geringer Differenzgeschwindigkeit bewegt werden. Dies sicherzustellen ist ...
V-Messung mit portablem Sensor
Häufig interessieren sich Anlagenbediener zum Zwecke der Prozessanalyse für Warengeschwindigkeiten und Geschwindigkei...
Seekabel und Seile auf Länge messen
Nasse und verschmutzte Seekabel sowie grob verseilte Taue und Seile können am besten mit berührungslosen Methoden gem...
Länge von Seilen in der Verseilmaschine messen
Messung von Seillängen in der Verseilmaschine mittels berührungslosen Laser-Encoder. Genaue Messung trotz unebener un...
