MID 2014/32/EU
Eichfähige Längenmesssysteme taktil / berührungslos

Längenmesssysteme entsprechend der Europäischen Messgeräterichtlinie

Werden Waren in Europa nach Länge oder Fläche verkauft, so müssen diese mit „geeichten“ Längen­messmaschinen gemessen werden. Die europäische Messgeräterichtlinie MID 2014/32/EU fordert, dass solche Längenmessmaschinen einer Konformitätsbewertung zu unterziehen sind. Für diese Fälle bietet ELOVIS den MID-COUNTER, der sowohl mit den berührungslosen Längenmesssystemen vom Typ µSPEED, als auch mit Messrad-Encoder betrieben werden kann. Der ELOVIS MID-COUNTER ist ausgestattet mit einem Langzeitspeicher, der über 4 Millionen Messergebnisse sicher verwahrt. Der MID-COUNTER bietet darüber hinaus zahlreiche Steuerfunktionen und Schnittstellen zur Anbindung an die Betriebs­daten­erfassung (BDE). Die ELOVIS Beratung zu MID Themen wird von Kunden geschätzt und gerne genutzt.
Eichfähige Längenmessung mit MID-COUNTER und Laser-Encoder sowie mit MID-COUNTER und Messrad-Encoder

Produktvarianten – MID 2014/32/EU Eichfähige Längenmesssysteme

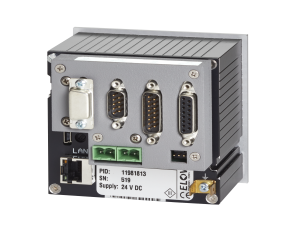

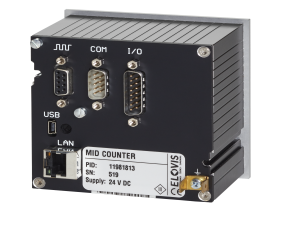

MID-COUNTER plus Laser Encoder

MID 2014/32/EU Eichfähige Längenmesssysteme taktil / berührungslos: Der MID-COUNTER ist ein Zähler mit Steuerfunktionen zur Nutzung in geeichten Längenmessmaschinen:

  • Längenmesssysteme entsprechend der Europäischen Messgeräterichtlinie
  • Eichfähig gem. MID 2014/32/EU
  • Gut-/Schlecht- bzw. Teillängenzähler
  • Korrekturfaktor- und Kalibrierfunktion
  • Schnittsteuerung mit Vorwahllänge, Vorkontakt, Stoppkontakt
  • Längenanzeige mit 9 Stellen
  • Abspeicherung von > 4 Mio Messwerten
  • Netzwerkfähiger Zähler
  • Kommunikation z.B. über MODBUS (seriell + Netzwerk) + optional andere Feldbusse
  • Welmec Zertifikat der PTB liegt vor
  • PTB Baueinheitenzertifikat liegt vor
  • Option: Druckeranschluss, Anschluss Großdisplay

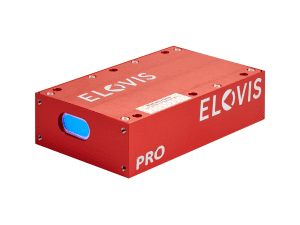

Variante mit µSPEED-PRO

MID 2014/32/EU Eichfähige Längenmesssysteme berührungslos, in Verbindung mit dem bidirektionalen Laser Encoder µSPEED-PRO:

  • PRO Sensor mit Messfähigkeit ab Null
  • PRO Sensor mit automatischer Richtungserkennung
  • für alle Prozesse
  • für alle Materialoberflächen
  • eichfähig (MID 2014/32/EU)
  • Längenmesssysteme entsprechend der Europäischen Messgeräterichtlinie

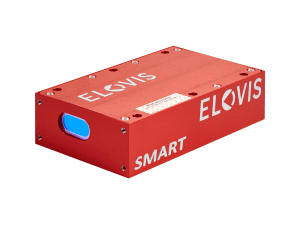

 Variante mit µSPEED-SMART

MID-COUNTER in Verbindung mit dem unidirektionalen Laser Encoder µSPEED-SMART:

  • SMART Sensor für Anwendungen mit mittlerer Geschwindigkeit sowie für Hochgeschwindigkeitsanwendungen
  • SMART Sensor mit Richtungseingang für ein Richtungssignal der Maschinensteuerung
  • für Prozesse mit wenigen Starts- und Stopps pro Messlauf
  • für alle Materialoberflächen
  • eichfähig (MID 2014/32/EU)
  • Längenmesssysteme entsprechend der Europäischen Messgeräterichtlinie

MID-COUNTER plus WHEEL-ENCODER

MID 2014/32/EU Eichfähige Längenmesssysteme taktil / berührungslos: Der Zähler ist identisch mit dem o.g. MID-COUNTER. Hier jedoch in der Variante zum Betrieb mit einem Messradencoder:

  • taktiler Messradgeber (Reibrad mit Encoder/Drehgeber)
  • Getriebefaktor- und Kalibrierfunktion
  • typ. Messgenauigkeit ± 0,3 %
  • Längenmesssysteme entsprechend der Europäischen Messgeräterichtlinie

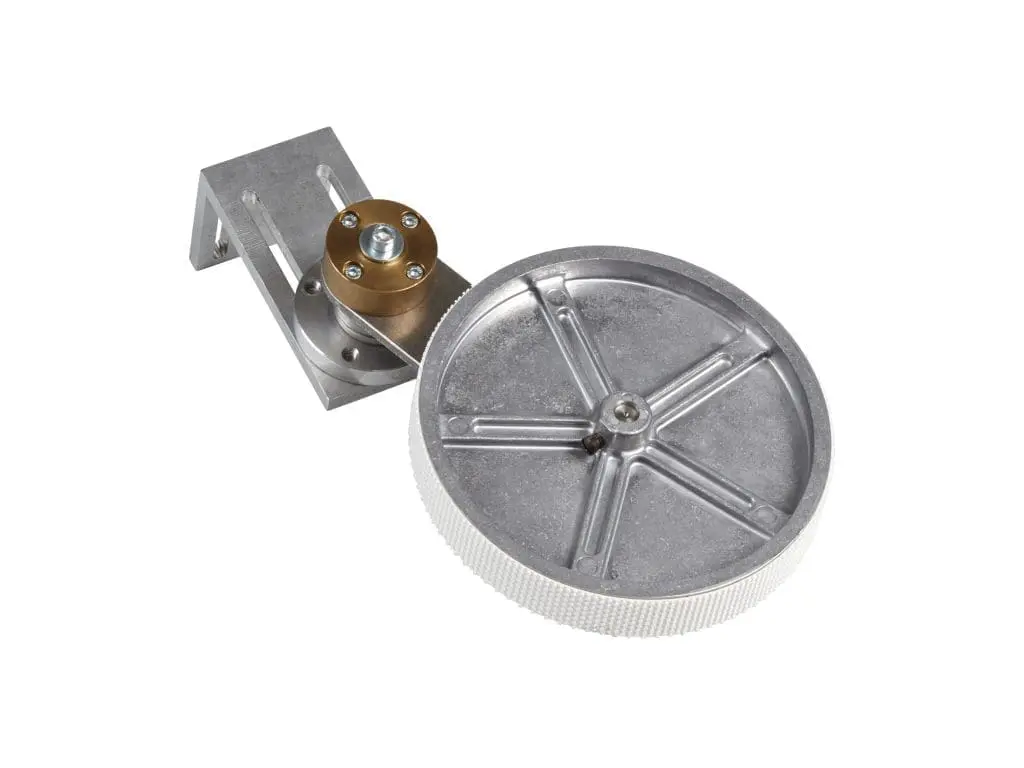

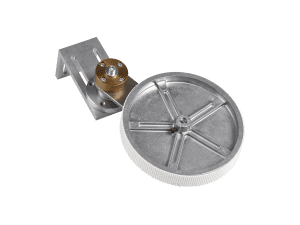

Variante mit Messrad-Encoder MID-WE

Messrad mit MID Rotations-Encoder:

  • Messrad mit 500mm Umfang (andere Umfänge sind möglich)
  • Messradoberfläche gummiert oder metallisch geriffelt (andere Laufradoberflächen sind möglich)
  • für bidirektionale Messung
  • für langsame Wickel‐ und Zuschnitt Prozesse
  • für Prozesse mit moderaten Beschleunigungen
  • für griffige Materialoberflächen
  • eichfähig (MID 2014/32/EU)
  • Längenmesssysteme entsprechend der Europäischen Messgeräterichtlinie

Technische Daten – MID 2014/32/EU Eichfähige Längenmesssysteme taktil / berührungslos
mit MID-COUNTER und Lasersensor (µSPEED) oder MID-COUNTER und Wheel-Encoder bzw. Messrad mit Drehgeber (WE)

  MID-COUNTER
mit µSPEED-PRO
MID-COUNTER
mit µSPEED-SMART
MID-COUNTER
mit MID-WE
Systemkonfiguration MID Zähler mit bidirektionalem Laser Encoder MID Zähler mit unidirektionalem Laser Encoder MID Zähler mit Messrad Encoder
Konformitätsbewertungs-Verfahren MID 2014/32/EU
Vorprüfung und Baueinheitenzertifikat vorhanden
MID 2014/32/EU
Vorprüfung und Baueinheitenzertifikat vorhanden
MID 2014/32/EU
Vorprüfung und Baueinheitenzertifikat vorhanden
Richtungserkennung Ja, berührungslos via externes Richtungssignal Ja, berührend
Messung ab V=0 Ja, berührungslos Nein Ja, berührend
Genauigkeit (typ.)
(2σ;L>10m/3σ;L>20m)
± 0,05 %
Genauigkeitsklasse: I, II, II
± 0,05 %
Genauigkeitsklasse: I, II, III
ca. ± 0,3 %
Genauigkeitsklasse I
Wiederholgenauigkeit ± 0,02 % vom Messwert
V-Messbereich 0 m/min → ± 1.200 m/min (± 20 m/s) 0,5 m/min  →  6.000 m/min (100 m/s) 0 m/min  →  300 m/min (5 m/s)
Messabstand (Toleranzen) 115±5 (±20) mm 120±5 (±20) mm
240±10 (±40) mm
taktile, berührende Messung
Schnittstellen 2 x RS-232
USB 2.0 Device (PC Anschluss)
10/100 MBit Ethernet Schnittstelle
I/Os Quadratur Ausgang
1 bis 100.000 (je nach V‐max.) pls/m
Eingang: 4 x digital
Ausgang: 4 x digital
I/O Typ RS‐422 Pegel
Laser Interlock (single, 24V)
Verfügbare Daten Geschwindigkeit, Länge, Laser Interlock, Gültige Messung
Datenspeicher: Abspeicherung von > 4 Mio Messwerten
Netzwerk/Datenbank-Anbindung Verfügbare Protokolle: SOAP, XML, JSON, UPD
bei jedem Reset wird übertragen: Seriennummer, Mess-ID, Meter, Status
optionale Übertragung: Datum, Uhrzeit, Voreinstellung, Auftrags-Nr.
Schutzart Sensor Sensorkopf: IP67 Drehgeber:  je nach Typ (leichtgängige Typen: IP65, IP66)
Schutzart Zähler MID-COUNTER: Front: IP51; Rückseite: IP20
Abmessungen
(LxBxH)
Sensorkopf: 154x94x39 mm
MID-COUNTER: 96x96x160 mm; LCD Anzeige: 128×64 Pxl.
Messrad: je nach Durchmesser
Spannungsversorgung 24VDC (18 V to 24 V)
Gewicht Sensorkopf: 0,9 kg Messrad: je nach Durchmesser
Laser Daten 25mW, 780 nm (Laser Klasse 3B) kein Laser
Umgebungstemperatur/Feuchte 5 bis 45°C ‐ nicht kondensierend (Außerhalb Temperaturbereich externe Kühlung / Heizung erforderlich)

Zubehör für MID 2014/32/EU Eichfähige Längenmesssysteme taktil / berührungslos

Sensorkabel

Geschirmte Kabel

µSPEED-C10, C25, C50

Sensorkabel zur Verbindung von µSPEED Sensoren mit dem MID-COUNTER in Längen zwischen 10 und 50 m (größere Längen auf Anfrage)

Anzeigen und Bediengeräte

Serielles Großdisplay

µSPEED-DIS

µSPEED-DIS dient zum Ablesen der µSPEED Messwerte aus größerer Entf­ernung. Das Großdisplay ist standard­mäßig mit 6 Stellen ausgestattet, kann aber optional auch als 4 oder auch 8-stellige 7-Segment Anzeige aufgebaut werden. Zeichenhöhe: 57 mm

Etikettendrucker

Drucker zum Anschluss an den MID-COUNTER

µSPEED-PRT

In manchen Anwendungen besteht die Notwendigkeit die auf Länge gemessene Ware direkt mit einem Label zu versehen welches die wesentlichen Messdaten beinhaltet. Hierzu dient der Drucker µSPEED-PRT.

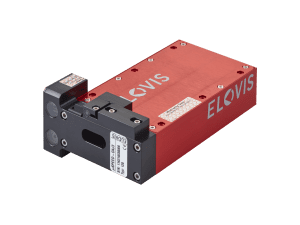

Optische Justageüberwachung

Optische Justagehilfe

µSPEED-OAJ-3-N

µSPEED-OAJ-3-N ermöglicht die schnelle Überprüfung der korrekten Justage der µSPEED Systeme ohne Zuhilfenahme von Maßstab, Wasserwage oder Winkelmesser. Die Justagehilfe OAJ-3-N wird mit Netzspannung versorgt und speziell in Applikationen mit ständig variierendem Materialabstand eingesetzt.

Schutz-Umgehäuse

Umgehäuse für Luftkühlung

µSPEED-HSEe

Das Umgehäuse µSPEED-HSEe aus Edel­stahl dient dem Schutz des Sensor­kopfes vor Verschmutzung und vor ungeeigneten Umgebungs­temperaturen. Das HSEe muss mit geeigneter Spülluft versorgt werden.

Umgehäuse für Luft- und Wasserkühlung

µSPEED-HSEw

Das Umgehäuse µSPEED-HSEw dient dem Schutz des Sensorkopfes vor Verschmutzung und vor ungeeigneten Umgebungstemperaturen. Das HSEw muss mit geeigneter Spülluft versorgt werden. Es ist aufgrund des zusätzlichen Anschlusses zur Wasser­kühlung für höhere Raum­temperaturen ausgelegt. Das HSEw beinhaltet zwei Wärmetauscher­platten.

Wärmetauscher Platten

µSPEED-HE

Wärmetauscherplatten mit 2 Kühlwasser-Flanschanschlüssen können ein- und beidseitig am Sensor­kopf montiert werden. Die wasser­gespülten Wärmetauscher­platten erlauben die Verwendung des Sensors in warmer Messumgebung.

Schnellwechsel Schutzglas

µSPEED-QCW

Das Schnellwechsel-Schutzglas µSPEED-QCW (Quick Change Window) ist für den Einsatz in harscher Um­gebung mit stark verunreinigter Umgebungsluft konzipiert. Die QCW erlaubt den Austausch des Schutz­glases in Sekunden und führt dazu, dass die eigentliche Reinigung des Glases losgelöst vom Sensor betrieben werden kann.

Sensor-Montageplatte

Montageplatte mit Schwenk-/Langloch-Element

µSPEED-MP

µSPEED-MP wird über ein Dreh­element eingestellt, welches eine Winkelverstellung des Sensors in Materialbewegungsrichtung um +/- 80° zulässt. Langlöcher am Dreh­element ermöglichen eine Abstands­justage des Sensorkopfes.

Höhenjustage-Einheit

Justageeinheit zur präzisen Abstandsjustage des Sensorkopfes

µSPEED-HA

Die Höhen-Justageeinheit ermöglicht die Sensorjustage bei stark variierenden Durchmesser- und Dickenschwankungen des Messmaterials jeweils auf den korrekten Messabstand.

Kabelführung mit Ständer

Kabelführung und Sensorstativ mit Laserschutzeinhausung

µSPEED-CGS

Die Kabelführung mit Stativ für den µSPEED Sensor (µSPEED-CGS) stellt stets den korrekten Abstand zwischen Kabel und Sensor sowie die richtige Führung der Kabel sicher. Bei Öffnen der Laserschutz­haube schaltet der Laser auto­matisch ab.

Laserschutzausstattung

Laserschutztubus

µSPEED-TUBE

Der Sensorkopf-Tubus TUBE für den µSPEED Sensor verringert die Gefahr des direkten Einblickens in den Laserstrahl. Der TUBE ist kombinierbar mit dem Laser-Shutter LSH.

Laser-Shutter

µSPEED-LSH

Der Laser-Shutter µSPEED-LSH dient der mechanischen Blockung des Laser­strahls. Der Shutter wird manuell mittels Schiebemechanismus aktiviert und wird mittels vier Schrauben auf die Front des µSPEED Systems montiert.

Winkeloptik

µSPEED-AO

Die Winkeloptik AO (Angle Optic) kommt zum Einsatz, wenn der vor­handene Montageraum stark begrenzt ist. Die 90° Winkeloptik ermöglicht es, mit einem minimalen Bauraum auszukommen.

Laserschutz-Sicherheitsüberwachung

µSPEED-LSSC

Die Laserschutz-Sicherheits­überwachung verbindet verschiedene Überwachungssensoren, um eine Gefährdung durch den µSPEED Laser zu vermeiden. In Verbindung mit weiteren Schutzmaßnahmen kann ggf. Laserklasse 1 erreicht werden.

Messprinzip Laser-DopplerMID 2014/32/EU Eichfähige Längenmesssysteme taktil / berührungslos

Laser-Doppler basierte Längenmessung

Auf dem zu vermessenden Medium wird mit Hilfe zweier Laserstrahlen ein Streifen­muster erzeugt. Durch die Bewegung der streuenden Oberfläche wird das in den De­tektor rückgestreute Licht in der Intensität moduliert, wobei die Frequenz der Helligkeits­­modulation proportional zur Ge­schwindig­keit des Mediums und somit zur Doppler-Frequenz ist. Die Verwendung spezieller Marken oder Maßstäbe auf dem Messobjekt ist nicht nötig. Das gestreute Licht wird dann über einen Photo­detektor in ein elektrisches Signal umgewandelt und über einen Analog / Digital Umsetzer einem Digitalen Signal­prozessor (DSP) zugeführt. Dieser berechnet die aktuelle Geschwindigkeit und Weglänge aus dem digitalisierten Signal. Der µSPEED-Laser-Encoder gibt standardmäßig ein längen­proportionales Quadratursignal aus.  Das Quadratursignal wird vom MID-COUNTER zu Längenwerten verarbeitet.

MID 2014/32/EU Eichfähige Längenmesssysteme taktil / berührungslos

Messrad basierte Längenmessung

Auf dem zu vermessenden Medium läuft ein Messrad mit. Das Messrad wird durch das Mess­objekt selbst angetrieben. Das Messrad ist mechanisch mit der Maschine zu ver­binden und wird über einen Federarm über die Federvorspannung auf dem Messmaterial gehalten. Der am Messrad angeflanschte Drehgeber / Encoder leitet ein Quadratursignal an den MID-COUNTER weiter, der das Signal verarbeitet und daraus Längenwerte ermittelt.

Videos zu MID 2014/32/EU Eichfähige Längenmesssysteme taktil / berührungslos

Produktvideo – µSPEED

Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme

Produkterläuterung und Anwendungsübersicht

Längenmessung in der Gewebeproduktion – µSPEED

Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme

Messung am Ausgang der Produktion mit portablem µSPEED System

Drahtlängenmessung – µSPEED

Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme

Längenmessung in der Blankdraht-Fertigung mit µSPEED Laser System

Stahlseil Längenmessung – µSPEED

Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme

Prüfung der Messgenauigkeit eines Anlagenzählers für Seile mit portablem µSPEED Laser-Sensor

Textile Warenschau Längenmessung – µSPEED

Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme

Längenmessmaschine für Textilien wird kontaktfrei mit µSPEED kalibriert

Vliesstoff Längenmessung- µSPEED

Laser-Encoder Längenmesssysteme und Geschwindigkeitsmesssysteme

Längenmessung in Vliesstoff-Produktionsanlage berührungslos mit µSPEED Laser-Doppler System

Downloads zu MID 2014/32/EU Eichfähige Längenmesssysteme taktil / berührungslos

MID – Produktübersicht

MID – Betriebsanleitung

MID – Baueinheiten Zertifikat

MID – Mess- und Eichverordnung

MID – Richtlinie 2014/32/EU

ANWENDUNGEN

Eichfähige Längenmessung

Werden Waren in Europa nach Länge / Fläche verkauft, müssen diese i.d.R. mit "geeichten" Längenmessmaschinen gemessen...

Länge Geschwindigkeit

Rollenlänge / Spulenlänge

Basiert Ihre Rechnungsstellung auf korrekten Längenwerten? Werden alle Produkte mit gleicher Genauigkeit gemessen...

Schnittsteuerung

Vermeiden Sie Längenzugaben oder liefern Sie sicherheitshalber Überlängen? Evtl. ist die Anforderung aber exakt die r...

APPLIKATIONSBEISPIELE

Geeichte Warenschau für Textilien

Textile Gewebe, Kunstleder, Kaschierte Materialien werden nach Länge verkauft und müssen hierfür auf geeichten Warens...

Geeichte Kabel-
Längenmessung

Kabel werden nach Länge verkauft und müssen mit geeichten Längenmesssystemen gemessen werden, wenn der Verkauf innerh...

Geeichte Messung von Papier und Vlies

Bei Verkauf von Papier, Vliesstoff und Nonwoven in der EU muss die Längen- oder Flächenmessung mit geeichten Längenme...

MAAG Roll-/Mess-maschine für die Aufmachung

MAAG Warenschaumaschine für die Endaufmachung mit berührungsloser, geeichter Längenmessung gem. MID 2014/32/EU für di...

ETF Teppich Schneidmaschinen und Längenmessmaschinen

ETF Schneidmaschinen und Längenmessmaschinen für die Teppich- und Non-woven-Industrie werden mit berührungsloser, gee...
