ELOVIS Industriemesstechnik

Berührungslose Messung von Länge, Geschwindigkeit und Stücklänge …

Bei ELOVIS dreht sich alles um die genaue und berührungslose Messung von geometrischen und dynamischen Messgrößen. ELOVIS Sensorsysteme werden in den Fertigungsprozess integriert und sind für raue Industrieumgebungen ausgelegt. Sensoren für die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge sowie zur kontaktfreien Breitenmessung bilden den Produkt­schwerpunkt. ELOVIS ist darüber hinaus seit 25 Jahren ein gefragter Partner für Mess- und Kalibrierdienstleistungen sowie in der Messtechnik-Beratung. Systemvermietung, Systemverkauf und die Entwicklung kundenspezifischer Sensorik runden das ELOVIS Angebot ab.

Berührungslose Längen­messung von Bahnware und Bandware

Berührungslos Geschwindigkeit messen an bewegten Oberflächen

Berührungslose Messung von Stücklängen und Stückgütern

Berührungslose Breiten- Durchmessermessung an Bändern und Platten

Drahtlose Messdaten­übertragung, Vibrations- Schwingungsmessung

Laser-Oberflächen Veloci­meter auf Laser-Doppler Basis zur Längen- u. Ge­schwindigkeitsmessung

Eichfähige Längenmess­systeme gem. Europäi­scher Messgeräterichtline MID2014/32/EU

Optische Mikrometer zur genauen Stücklängen­messung integriert in den Fertigungsprozess

Optische Mikrometer zur Messung von Breiten und Durchmessern quer zur Transportrichtung

Systeme zur drahtlosen, synchronen Messdaten­übertragung sowie zur Schwingungsmessung

Die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge, stellt nur einen Teil der Messgrößen dar, die von ELOVIS Sensoren erfasst werden können.

ELOVIS bietet Industriemesstechnik-Lösungen für die Messung von:

Länge | Geschwindigkeit | Stücklänge | Bewegung | Stillstand | Bewegungsrichtung | Breite | Höhe | Durchmesser | Rechtwinkligkeit | Parallelität | Diagonalmaß | Fläche | Querschnittsfläche | Volumen | Volumenstrom | Schlupf | Dehnung | Schrumpf | Krumpf | Rapportlänge | Markenabstände | Bahnverzug | Querverzug | Längsverzug | Vibration | Schwingung

Die genaue, berührungslose Messung von Länge, Geschwindigkeit und Stücklänge aber auch der Breite oder des Querschnitts von Materialien im Produktionsprozess bzw. während des Warentransport sind typische ELOVIS Messaufgaben. Die Messung erfolgt in den Messanwendungen optisch, mit Licht und damit berührungslos und wartungsfrei. ELOVIS hat vor 25 Jahren die ersten Laser-Encoder Systeme zur Messung von Länge und Geschwindigkeit entwickelt. Seitdem sind Längenmesssysteme und Geschwindigkeitsmesssysteme der µSPEED Serie zur berührungsfreien Messung weltweit im industriellen Umfeld im Einsatz. Die Laser Längenmessung und Laser Geschwindigkeitsmessung mit µSPEED Laser-Encoder Systemen zur Ausstattung von Längenmessgeräten und Längenmessmaschine stellt einen Produktschwerpunkt der ELOVIS GmbH dar.

Weitere ELOVIS Sensoren messen ebenfalls mit Licht. Zu nennen ist die kontaktlose, genaue Messung von von Stücklängen.  Hierzu wurden die µMETER-SLM Systeme entwickelt. Optische Mikrometer vom Typ SLM beruhen auf dem Durchlichtprinzip, arbeiten kontaktfrei und damit ebenfalls wartungsfrei. Stückgüter und Fixlängen werden ebenfalls inline, d.h. im Förderprozess und während der Produktion auf Länge und Geschwindigkeit gemessen. Das nicht berührende Längenmesssystem SLM arbeitet hochgenau und unabhängig vom Messmaterial. Das Stückmaterial sollte für die Vermessung gerade und vereinzelt transportiert werden.

Einen zusätzlichen Schwerpunkt bei ELOVIS stellen eichfähige Längenmesssysteme zur Ausstattung von geeichten Längenmessmaschinen dar.  Längenmessgeräte nach MID2014/32/EU sind konformitätsbewertet gemäß Europäischer Messgeräterichtlinie. MID steht für „Measurement Instruments Directive“. MID Längenmesssysteme entsprechen auch dem deutschen Eichgesetz. Zahlreiche Eichämter haben mittlerweile Erfahrung mit der berührungslosen Messtechnik auf Basis des ELOVIS MID-COUNTER und in Verbindung mit taktilen Messrad-Gebern oder in Verbindung mit dem ELOVIS Laser-Encoder µSPEED.  Die Physikalisch Technische Bundesanstalt PTB, Braunschweig ist Benannte Stelle für Längenmessung nach Modul B und wird von ELOVIS in vielen Fällen als Konformitätsbewertungsstelle genutzt. Eichzugelassene Längen- und Flächenmessgerät gibt es von ELOVIS für die Messung von Kabeln, Papier, Vlies, Filz, Nonwoven, Teppich sowie für Bodenbeläge. Geeichte Längenzähler oder sogenannte MID Längenzähler mit MID-COUNTER mit Messrad sowie MID-COUNTER mit Lasermesssystem µSPEED sind auch im Europäischen Ausland im Einsatz. Sämtliche ELOVIS Systeme sind CE zertifiziert.

Auch bei der Messung von Breiten, Querschnitten und Durchmessern und Höhen erfolgt die Messung mit ELOVIS Systemen berührungslos, berührungsfrei oder kontaktlos, kontaktfrei und optisch mit Licht auf der Basis von Lasertechnik, LED Technik oder auf der Basis von Kameratechnik. Alle Messungen sind daher schlupffrei, verschleißfrei, weitestgehend materialunabhängig und benutzerunabhängig, dauerhaft genau und auch wartungsfrei.

ELOVIS – Die Spezialisten für berührungslose Messung von Länge, Geschwindigkeit, Stücklänge, …

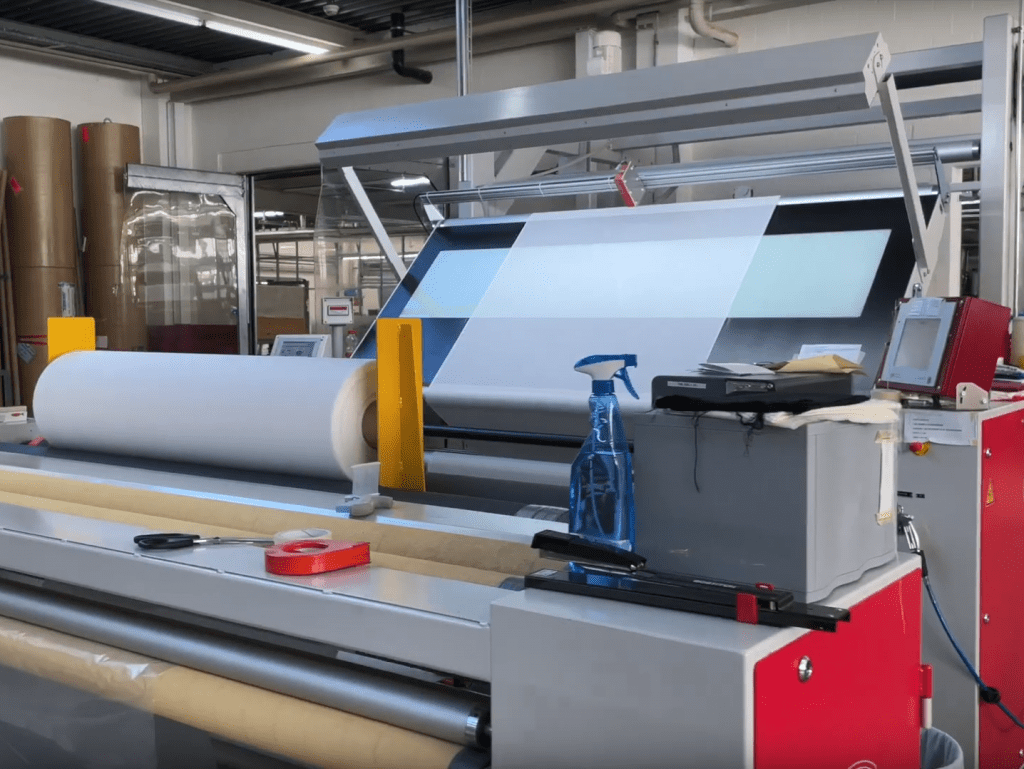

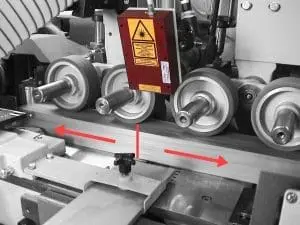

Die Messung von Bahn- und Bandlängen sowie von größeren Stückgütern erfolgt bei ELOVIS optisch, per Laser Oberflächen Velocimeter, oder Laser Surface Velocimeter (LSV System) im Laser-Doppler Verfahren. Die Sensorik wird von ELOVIS Laser-Encoder oder Laser-Speed Sensor genannt. Die Produktfamilie trägt den Namen µSPEED.
µSPEED Schlüsselanwendungen für die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge sind: Berührungsfreie Messung der Länge von bewegten Bahnen und Bändern | Optische Messung der Rollenlänge | Kontaktlose Messung der Wickellänge | kontakt­freie Längenmesslösungen für Spulware | Optische Laser Längen­messung an bewegten Materialoberflächen | Weglänge optisch vermessen | Optische Rapportlängenmessung.

Anwendungen für die berührungslose Messung von Länge, Geschwindigkeit, Stücklänge:

Berührungslose Längenmessung von Papier und Karton: Rohpapier, Streichpapier, Tissue Papier, Druckpapier und Verpackungspapier, Fotopapier, Selbstdurchschreibepapier, Thermopapier, Dekorpapier, Karton, Pappe, Wellpappe, Schleifpapier, Sandpapier, Schmirgelpapier.

Berührungsfreie Längenmessung im Bereich Kunststoff und in der Extrusion: Folie, Film, Profil, Klebefolie, Tape, Selbstklebefolie, Optische Folie, Gummidichtung, Flachbanddichtungen, Dichtungen, Rohr, Schlauch.

Kontaktlose Längenmessung von Textil, Gewebe und Nonwoven: Sitzbezüge, Kunstleder, Dachhimmel, Gurte, Bänder, Technische Textilien, Dämmstoffe, Geotextilien, Filter.

Kontaktfreie Längenmessung von Bodenbelägen: Teppich, Laminat, PVC, Parkett, Linoleum, Korkböden.

Längen von Kabel und Draht ohne Kontakt messen: Ziehdraht, Gießdraht, Elektrokabel, Hochspannungskabel, verseilte Kabel, Litzen,  Seekabel, Seile, Taue.

Optische Längenmessung von Metall: Stäbe, Rohre, Platten, Tafeln, Platinen, Butzen, Brammen, Bleche, Bänder, Alufolie, Metallfolie, Silberfolie.

Messen von Stückgutlängen im Bearbeitungsprozess: wie Holz (KVA), Gipskarton Platten, Spanplatten, Wickelkerne, Papphülsen, Metalltafeln, Platinen.

ELOVIS – Die Spezialisten für berührungslose Messung von Länge, Geschwindigkeit, Stücklänge.

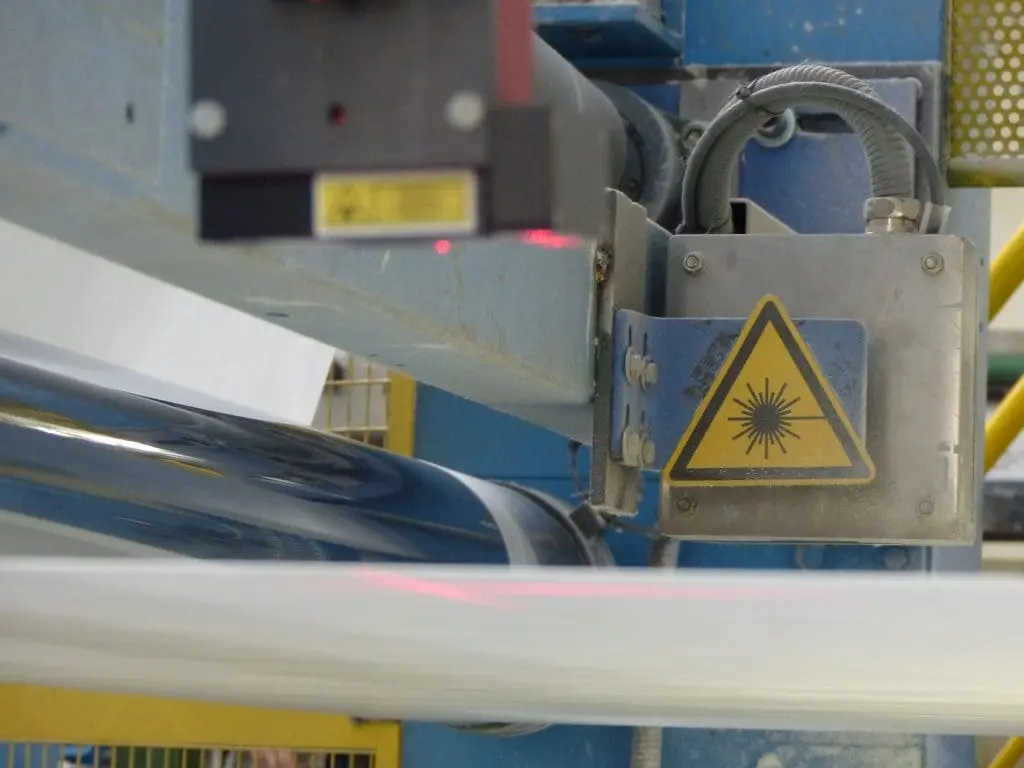

Die Messung von Geschwindigkeiten erfolgt ebenfalls mit den Laser-Encoder Systemen auf Basis der Laser Oberflächen Velocimeter im Laser-Doppler Verfahren.  Laser-Speed Sensoren zur Geschwindigkeits­messung gehören ebenfalls zur µSPEED Produktfamilie.
µSPEED Schlüsselanwendungen für die berührungslose Messung von Geschwindigkeit sind: Berührungsfreie Messung der Geschwindigkeit von drehenden Zylindern und Walzen | Optische Messung der Rollengeschwindigkeit | Kontaktlose Messung der Antriebsrollen | kontakt­freie Mess­lösung zum Geschwindigkeitsabgleich von Antrieben, Walzen und Warenbahnen | Differenz­geschwindigkeit berührungslos messen | Laser Geschwindigkeitsmessung an bewegten Material­oberflächen | Optischer Bewegungswächter oder Geschwindigkeitswächter mit Stillstandserkennung.

Anwendungen für die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge …

Berührungslose Geschwindigkeitsmessung an Zylindern zur Bestimmung der Walzengeschwindigkeit, Rollengeschwindigkeit, Geschwindigkeit der Antriebswalze, Umfangsgeschwindigkeit an verchromten und gummierten Zylindern.

Berührungsfreie Differenzgeschwindigkeitsmessung zur Tachometer Kalibrierung sowie zum Geschwindigkeitsabgleich zwischen Antrieb und Material.

Kontaktfreie Geschwindigkeitsmessung als Troubleshooting zum Auffinden von Ursachen für Materialschäden, Reibspuren, Kratzern sowie zur Beseitigung von  Bahnrissproblemen.

Kontaktlose Messung von Schrumpf und Dehnung über Differenzgeschwindigkeitsmessung für Textilien im Spannrahmen, oder Folien in Druckmaschinen.

Optische Messung des Materialstroms in Walzanlagen und Reckanlagen.

Prozesssicherung z.B. Stauerkennung, Randstreifenrichtungserkennung, Stillstandserkennung über die berührungslose Geschwindigkeitsmessung.

ELOVIS – Die Spezialisten für berührungslose Messung von Länge, Geschwindigkeit, Stücklänge, …

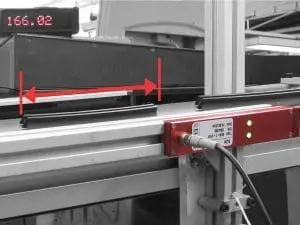

ELOVIS Messsysteme für die berührungslose Stücklängenmessung sind Längs-Lichttaster bzw. optische Mikrometer. Stückgüter werden damit während ihres Längs­transports noch in der Produktion vermessen. Die ELOVIS Systeme sind am ehesten verwand mit messenden Lichtgittern oder Lichtvorhang Systemen, jedoch um Faktoren genauer. Die Produktgruppe zur Stückgutmessung trägt die Bezeichnung µMETER-SLM.
µMETER-SLM Schlüsselanwendungen für die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge sind: Berührungsfreie Messung der Länge von Stücken im Durchlauf | Optische Messung von Fixlängen | Kontaktlose Messung von Abschnitten und Sägeteilen | kontakt­freie Messung von Rohrstücken, Rohren und Schläuchen | Insitu-Messung von Teilen nach dem Zuschnitt.

Anwendungen für die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge …

Berührungslose Stückgut Längenmessung nach dem Teilezuschnitt bzw. nach dem Querteiler oder der Guillotine an vereinzelten und in Längsrichtung bewegten Stückgütern.

Prozessregelung mittels Längs-Lichttaster, wie z.B. Längensortierung  in Gut- und Schlechtteile, Schnittlängenoptimierung, Schnittsteuerung, Ausschussoptimierung.

Berührungsfreie Stücklängenmessung an Strangware, wie z.B. Profilen und Röhrchen, Schlauch, Rohr, Leisten und Schienen.

Kontaktfreie Länge messen von Platten, Tafeln, Platinen, Blechen, Fliesen, Abschnitten.

Kontaktlose Messung von Gipskartonplatten, Spanplatten, Möbelplatten, OSB Platten, Faserplatten und MDF Platten und KVH auf Länge.

ELOVIS – Die Spezialisten für berührungslose Messung von Länge, Geschwindigkeit, Stücklänge, …

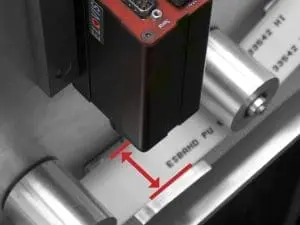

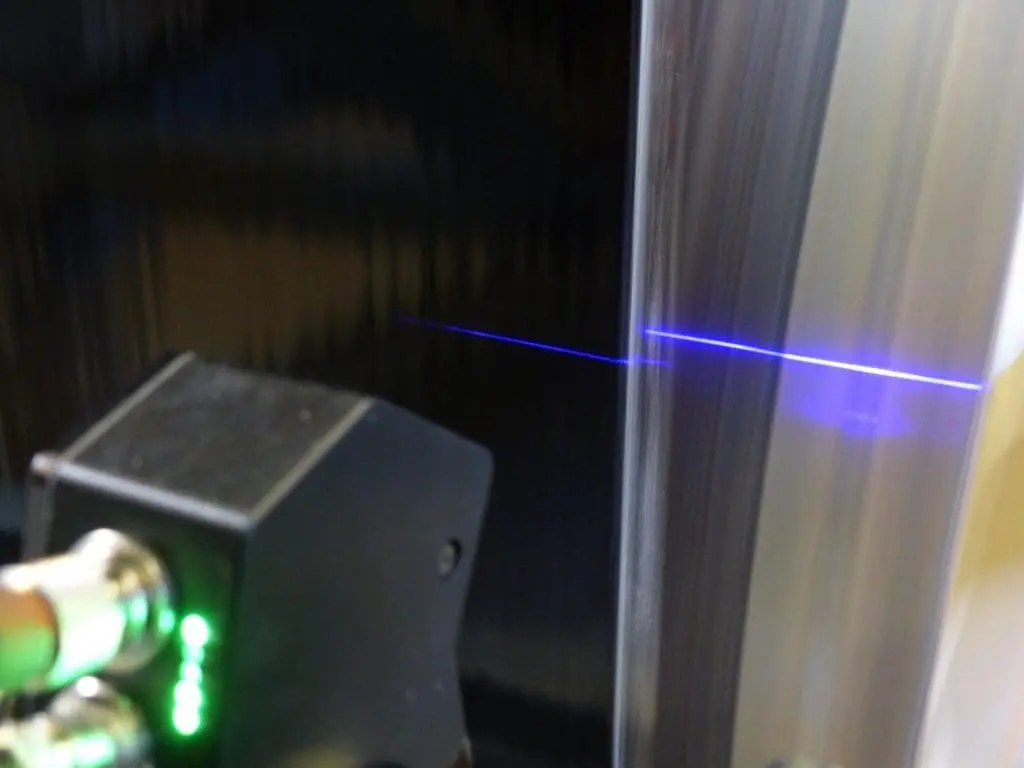

ELOVIS Messsysteme zur berührungslosen Querschnittmessung sind optische Mikrometer und werden von ELOVIS Quer-Lichttaster genannt. Gemessen wird vertikal zur Förderbewegung der Materialien, während der Produktion. Die Produktgruppe trägt die Bezeichnung µMETER-X.  Die Systeme treten häufig in Aufgabestellungen zur kombinierten Maßprüfung auf, wie z.B. für die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge.
µMETER-X Schlüsselanwendungen für die Querschnittmessung sind: Berührungsfreie Messung der Bahnbreite im Durchlauf | Optische Messung von Plattenbreiten auf Förderbändern und im Rollen­gang | Kontakt­lose Messung von Abschnitten und besäumten Bändern, Platten | kontakt­freie Quer­schnitt­messung von Profilen Rohren und Schläuchen | Insitu-Messung nach dem Breitenzuschnitt.

Anwendungen für die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge, Breitenmessung, …

Berührungslose Breitenmessung an Bahnen und Bändern sowie an bandförmig produzierten und transportierten Materialien.

Kontaktlose Vermessung der Plattengeometrie (Länge, Breite)  sowie der Winkligkeit bzw. Rechtwinkligkeit von Platten.

Kontaktfreie Vermessung der Platten-Diagonalen, der Kanten Parallelität und der Kantenform während der Produktion und während des Transports auf dem Rollengang oder dem Parallelförderband.

Optische Profilkonturvermessung, Außenkantenmessung und Messung von Rohrdurchmessern und Schlauchdurchmessern.

Kombinierte Messung von Bahnbreiten, Bandbreiten und Längen mit optischen Lichttaster Systemen.

Systemerweiterung der oben genannten Systeme um die optische 2D und 3D Messung oder um die Bestimmung des Metergewichts.

ELOVIS – Die Spezialisten für berührungslose Messung von Länge, Geschwindigkeit, Stücklänge, …

Umwickler | Rollenschneider | Rollenschneidmaschine | Schneidmaschine | Wickelmaschine | Quer­schneider | Doktorroller | Warenschaumaschine | Inspektionsmaschine | Kalander | Veredelungs­maschine | Beschichtungsanlage | Säge und Sägeautomat | Stanzmaschine | Kaschiermaschine | Laminier­maschine | Composite Produktionslinie | Converting Maschine | Druckmaschine | Rollen­druck Maschine | Extrusionsmaschine | Extruder | Guillotine | Ablängautomat und Verpackungs­automat | Teppichdruckmaschine und Teppichbeschichtungsanlage | Teppichverpackungslinie | Coupons Schneid-Maschine | Eichzugelassene Kabelmessmaschine | Geeichtes Längenmessgerät und Flächenmessgerät für Papier, Vlies, Filz, Nonwoven, Teppich, Bodenbeläge, Kunststofffolien, Kunstleder und Verbundmaterial | Längenmess­maschine mit Zulassung nach MID 2014/32/EU

ELOVIS Industriesensoren für die berührungslose Messung von Länge, Geschwindigkeit und Stücklänge sowie für die Breite optimieren zahlreiche Maschinen- und Anlagentypen.

ELOVIS – Die Spezialisten für berührungslose Messung von Länge, Geschwindigkeit, Stücklänge, Breite … arbeiten hinsichtlich der Entwicklung und Herstellung von Maschinen und Anlagen mit Partnern zusammen.

Hier ein Auszug aus unserer Partnerliste:

Gebr. Maag Maschinenfabrik

Die Firma MAAG ist führend bei geeichten Warenschaumaschinen und Längenmessmaschinen für schwer zu messende Band- und Bahnwaren. MAAG setzt oftmals µSPEED Systeme für geeichte Maschinen ein und verfügt über sogenannte Bauartzulassungen um das Inverkehrbringen geeichter Maschinen zu ermöglichen.

Segmente: Textil, Kunstleder, Folie, kaschierte Materialien und sonstige Verbundmaterialien.

Link: www.texmaag.ch

ETF Machinefabriek B.V.

ETF ist im Teppichsegment weltweit die Nummer 1 für Wickelmaschinen, Längenschneidmaschinen, Schneidmaschinen, Verpackungs- und Sortiermaschinen, Elektronische Messsysteme, Warenschaumaschinen, Coupons-Schneidmaschinen. ETF setzt ELOVIS µSPEED Systeme für geeichte Längenmessaschinen ein und verfügt über Bauartzulassungen um das Inverkehrbringen geeichter Maschinen zu ermöglichen.

Segmente: Teppich, Non-woven, Venyl

Link: www.etf.nl

Weerth-Handling-Systeme GmbH

WHS stellt Maschinen und Anlagen für das spanlose und gratarme Trennen von Metallrohren her. Immer dann, wenn Kunden es ganz genau haben wollen, werden Produktionsanlagen mit den ELOVIS µMETER-SLM Systemen ausgestattet um die Produktion abzusichern und nebenbei die Qualität zu Dokumentieren.

Segmente: Metall, Rohre, Edelstahlrohre

Link: www.weerth.com/

Eugen Riexinger GmbH & Co. KG

Partner für die Entwicklung und Herstellung von Sägemaschinen. Die Produktpalette von Eugen Riexinger umfasst halbautomatische und vollautomatischen Sägen und Sägensysteme. Auch hier werden die Anlagen um µMETER-SLM Systeme erweitert, wenn es um eine 100% Kontrolle geht.

Segmente: Metall, Rohre, Edelstahlrohre

Link: www.riex.de

CAMPEN Machinery A/S

CAMPEN Schneidmaschinen, Wickelmaschinen sowie Umwickelmaschinen aus Dänemark, sind spezifisch konstruierte Maschinen zum Schneiden und Wickeln von bahnförmigen Materialien. CAMPEN setzt ELOVIS µSPEED Systeme zur Längenmessung in Maschinen mit schwer zu messenden Materialien ein, aber auch dann, wenn es um eichfähige Lösungen geht.

Segmente:
Non-Woven, Textil, Folie, empfindliche Materialien

Link: www.campenmachinery.com

EXTRUDEX Maschinenbau GmbH

Partner für die Entwicklung und Herstellung von Extrudern und Folgeeinrichtungen:

EXTRUDEX stellt unter anderem Helibar Einschneckenextruder, Nutbuchsen- und Glattrohrextruder her. EXTRUDEX Extruder werden vorwiegend in den Bereichen Automotive und Medizintechnik sowie für die Kabelindustrie eingesetzt. EXTRUDEX setzt ELOVIS SLM Systeme zur Längenprüfung und Dokumentation im Nachgang zu Ablängvorrichtungen ein.

Segmente:
Profilherstellung, Herstellung medizinischer Mono- bis 6-Schichtschläuche, Rohrfertigung für die Sanitär- bzw. Automotivindustrie, Wellrohrfertigung, Kabelummantelung

Link: www.extrudex.de

ERBATECH GmbH

Partner für  Entwicklung und Herstellung von Wickel- und Convertingmaschinen für die Dachbahnindustrie und Papierindustrie:

ERBATECH ist ein Maschinenbauunternehmen aus Erbach. Gefertigt werden Produktionslinien und Maschinenmodule zur Herstellung von Membranen und Schindeln. ERBATECH bietet Maschinenmodule zur Aufbereitung von Vorprodukten wie Trägermaterialien über die Bahnsteuerung bis zur Imprägnierung/ Beschichtung und Bestreuung/Kühlung. ERBATECH setzt ELOVIS µSPEED Systeme ein, wenn es um die genaue Schnittregelung bei der Herstellung von Rollenware geht.

Segmente:
Dachbahnen, Membranen, Bitumenbahnen, Papier, Non-Woven, Textil

Link: www.erbatech.de

ROBUST HABICHT & HEUSER GmbH & Co.KG

ROBUST ist spezialisiert auf Maschinen und Komponenten für das industrielle Längs- und Querschneiden sowie für die vor- und nachbereitende Wickel- und Sortiertechnologie. Das Produktsortiment umfasst Rollenschneid- und Wickelmaschinen, Längs- und Querschneidemaschinen,  Maschinen zum Kaschieren, Beschichten und Kleben. ELOVIS Stückgut-Längenmesssystem ergänzen ROBUST Schneidemaschinen zur Sicherstellung der Längengenauigkeit sowie für 100% Dokumentation der Produktion.

Segmente: Folie, Holz- und Möbel, Papier, Verbundwerkstoffe, Zell- und Batterieproduktion

Link: www.robust.de

Physikalisch Technische Bundesanstalt PTB

Industrie, Handel und Gewerbe rechnen in vielen Fällen auf der Grundlage von Längenmessungen an Wirtschaftsgütern ab. In diesen Fällen muss die Konformität der Messgeräte zur Richtlinie 2014/32/EU bzw. dem Mess- und Eichgesetz bescheinigt sein. Unter anderem bestimmen solche Konformitätsbewertungen für Geräte zur Messung von Längen und ihrer Kombination  das Tätigkeitsfeld der PTB. Die PTB hat bereits zahlreiche Längenmessgeräte mit ELOVIS Längenmesstechnik bewertet. Für den MID-COUNTER wurde von der PTB, sowohl für die Längenmessung mit Laser-Encoder als auch mit Messrad ein Baueinheitenzertifikat ausgestellt.

Segmente: Konformitätsbewertung nach MID 2014/32/EU für Messgeräte für Textil, Non-Woven, Folie, Kabel, …

Link: www.ptb.de
