SLM System misst Präzisionsrohre bis 2m

Die Firma Weerth-Handling-Systeme GmbH hat eine Maschine zum spanfreien und gratfreien Trennen von Präzisions-Rohren mit Durchmessern von 8 mm bis 60 mm und Längen von 70 mm bis 2.000 mm entwickelt und diese zum Zwecke der Selbstüberwachung gleich mit dem Längs-Lichttaster SLM zur Stücklängenmessung ausgestattet. Während des Durchlaufs der Rohre werden diese im 1/10 mm … Weiterlesen …

Eichfähige Kabellängenmessung bis 1.600 m/min

Die Kombination aus µSPEED-SMART Laser-Encoder und MID-COUNTER zusammen mit der CGS-Kabelführung mit Messstativ wurde jüngst erfolgreich bei Kabelgeschwindigkeiten bis 1.600 m/min geprüft.  Die high-speed-Extrusionslinie lieferte dabei Kabeldurchmesser von 0,5mm bis 6mm. Die Kabelführung wäre theoretisch für Durchmesser bis über 10 mm geeignet. Damit ist der Anlagenbetreiber nun an allen Folgelinien gerüstet für die geeichte High-speed … Weiterlesen …

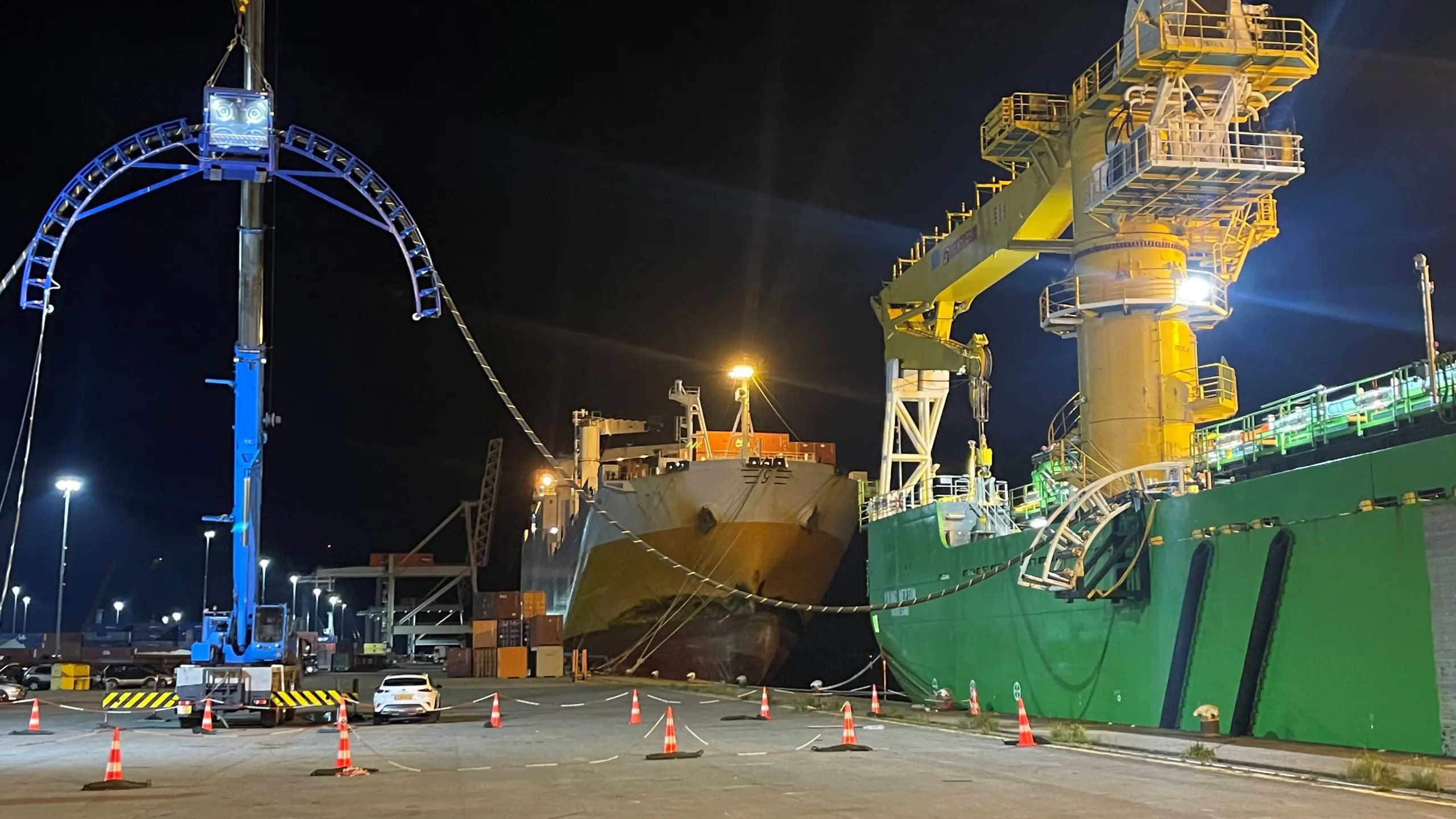

Seekabel präzise verlegt dank Laser-Encoder µSPEED

Dank des Laser-Encoders µSPEED werden weltweit mit mehreren Schiffen Seekabel in korrekter Länge an Land aufgenommen und auf hoher See ausgebracht. Es geht um Kabellängen von mehreren hundert Kilometern. Stimmt die geladene Länge nicht, so lässt sich das auf See nicht mehr korrigieren. Die ELOVIS Systeme arbeiten hochgenau, materialunabhängig und lassen sich durch Feuchte, Nässe … Weiterlesen …

SLM System misst transparente Folienplatten – Anlage abgenommen

Ein weiterer Meilenstein im Produktbereich der Stückgutlängenmesssysteme SLM ist erreicht. SLM misst jetzt transparente, optische Folien-Formatbögen hochgenau auf Länge. Eine erste Anlage wurde bei einem bekannten Hersteller von optischer Folie für Displays und Monitore mit Bravour abgenommen. Ein Tag vor Ort, um die Abnahmemuster zu prüfen – und fertig! Mehr Informationen zur ROBUST Folien Formatschneidemaschine … Weiterlesen …

Blechlängenmessung

  • Stücklängenmessung mit Durchlichtsystem SLM an Blechen und Platinen
  • Einsatz nach Querteilanlage
  • Messgenauigkeit: besser ± 0,2 mm pro Abschnitt mit 1000 mm Länge
  • Messgeschwindigkeit bis zu 240 m/min
  • Messmateriallänge von bis zu knapp 5 m
  • Verdrehungen der Platten werden optional erkannt und automatisch korrigiert
  • Optionale SPS-Steuerung mit Touchscreen, Überwachung der Winkligkeit, Dickenmessung und Oberflächenuntersuchung möglich

Fixlängenmessung Extrusionsprofile

  • Stücklängenmessung mit Durchlichtsystem SLM an extrudierten Profilen
  • Einsatz in der Materialextrusion oder der Rollenformung nach Schneidanlage, Schere, Säge
  • Messgenauigkeit: besser ± 0,2 mm pro Abschnitt mit 1000 mm Länge
  • Messgeschwindigkeit bis 240 m/min
  • Optional: Sortiersteuerung mit Produktdatenbank und Statistikfunktion
  • Optionale SPS-Steuerung mit Schnittoptimierung oder Oberflächenuntersuchung möglich

Kalibrierung Anlagenzähler

Prüfung eines Mschinenzählers einer Rollenschneidmaschine
  • Anlagenkalibrierung mit portablem µSPEED-smart System mit Kalibrierschein für Papier, Folie, Nonwoven, Textil, …
  • Einsatz an Rollenschneider, Wickler, Querschneider, Längsschneider
  • Messgenauigkeit: besser ± 0,05 % der Messlänge
  • Messgeschwindigkeit bis 4.800 m/min
  • PC-Auswertung mit Kalibrierprotokoll

Rapportlängenmessung

  • Beidseitige Rapportlängenmessung mit Doppelsystem µSPEED-RL an bedruckten Folien, Verpackungen
  • Messgenauigkeit: ± 0,2 mm pro Rapport
  • Messgeschwindigkeit bis 800 m/min
  • PC-Auswertung mit Statistikfunktion
  • Optional: Druckmaschinenregelung

Messung der Rollenbreite

  • Messung der Rollenbreite von Papierrollen im Durchlauf auf Boden-Kettenförderband
  • Einsatz nach Wickler/Rollenschneider
  • Messgenauigkeit: ± 1 mm ohne Stillstand während Quertransport der Rolle
  • System unabhängig von Fördergeschwindigkeit
  • Messungen von Rollenbreiten bis zu 5 m
