Sistemas de Medición de Longitud y Velocidad de Codificador Láser

Velocímetro de superficie láser – Sistemas de medición láser Doppler

Con una precisión de medición típica de ± 0,05% y equipada con una salida en cuadratura, el codificador láser μSPEED es perfecto para reemplazar tacómetros / codificadores giratorios táctiles, así como para reemplazar la longitud y la medición de velocidad mediante accionamientos de máquina. El μSPEED sin contacto funciona sin deslizamiento, no requiere mantenimiento y está permanentemente calibrado, a la vez que es casi independiente del material. Las superficies claras, oscuras y negras, reflectantes, mate, estructuradas y rugosas se miden con gran precisión y sin cambiar la configuración de los parámetros. μSPEED une toda la tecnología de medición en una carcasa de sensor roja y peso de 0,9 kg y entrega directamente valores de medición de longitud y velocidad. La salida de los valores de medición ocurre a través de la salida de cuadratura o como Cadena ASCII a través de una interfaz en serie. El sistema de bus industrial y ethernet están disponibles como opciones de interfaz. Con μSPEED, se miden las longitudes de los rollos, se controlan los procesos de corte y las máquinas. Las longitudes diferenciales y la velocidad diferencial también se pueden medir.

Berührungslose Längenmessung mit Laser-Encoder

Variantes de productos de los sistemas de medición de longitud y velocidad del codificador láser

µSPEED‐PRO

Sistema de medición bidireccional de longitud de láser sin contacto para casi cualquier aplicación y movimiento de material, así como para procesos de transporte.

  • Sensor inteligente con una precisión de medición típica ± 0,05 %
  • Detección y medición de la dirección sin contacto a partir de 0 m/min
  • Adecuado para cualquier manipulación de materiales, incluidos los procesos de arranque / parada y aquellos con cambios de dirección de material.
  • Adecuado para aplicaciones de bobinado, corte a medida y posicionamiento
  • Disponible con certificado MID (MID 2014/32 / EU)

µSPEED‐SMART

Sistema de medición de longitud de láser unidireccional sin contacto para procesos de transporte con pocas paradas. El sistema es idéntico a μSPEED-PRO (ver arriba), excepto por:

  • Precisión de medición típica ± 0,05%
  • Detección de dirección a través de señal de dirección externa
  • Adecuado para el manejo de materiales y procesos con baja tasa de detención
  • para los procesos de bobinado y corte con velocidades de material de medias a muy altas
  • Evaluación de conformidad de la MID factible (MID 2014/32/EU) – «Verificabilidad»

µSPEED‐SMART-ECO

Sistema de medición de longitud de láser unidireccional sin contacto con precisión media para procesos de transporte con pocas paradas. El sistema es idéntico a μSPEED-SMART (ver arriba), excepto por:

  • precisión de medición promedio (mejor ± 0,3%)
  • segmento de precios más bajo
  • Detección de la dirección a través de una señal de dirección externa
  • para los procesos de transporte con un bajo número de paradas
  • para los procesos de bobinado y corte con velocidades de material de medias a muy altas



Datos técnicos en el área de productos del codificador láser Sistemas de medición de la longitud y la velocidad

µSPEED-PRO µSPEED-SMART µSPEED-SMART-ECO
Identificación de dirección sin – contacto a través de la señal de dirección externa a través de la señal de dirección externa
Medición a partir de  V=0 sin -contacto opcional no
Presencia de material sin-contacto opcional no
Precisión (tip.)
(2σ;L>10m/3σ;L>20m)
± 0,05 % ± 0,05 % ± 0,3 %
Repetibilidad ± 0,02 % del valor de medición (excepto para SMART-ECO)
Tipo de medidor Smart Sensor Smart Sensor Smart Sensor
Rango de medición de velocidad 0 hasta ± 1.200 m/min
0-20 m/s
1 hasta ± 6.000 m/min
0,02-100 m/s
1 hasta ± 6.000 m/min
0,02-100 m/s
Distancia de colocación (Tolerancia) 115±5 (±20) mm 120±5 (±20) mm
240±10 (±40) mm
120±5 (±20) mm
240±10 (±40) mm
Interfaces 1 x RS-485 o RS-232
Alternativa a las E/S:
RS-422, RS-485
E/S Salida de cuadratura
1 hasta 100.000 (según V‐máx.) impulsos/m
entrada: arranque, puerta, Dirección, Enclavamiento por laser
salida: estado
E/S Tipo RS‐422 Pegel
Enclavamiento por láser (single, 24V)
Datos disponibles velocidad, longitud, calidad de señal, estado, enclavamiento por láser, medición valida
Presencia de material (solo PRO)
Bus de campo Profibus, CANopen, DeviceNet, CC‐Link
Ethernet‐IP, Profinet‐IO, Modbus‐RTU
Bluetooth (todos los bus de campo son opcionales)
Grado de protección Cabezal del sensor: IP67
Controlador/MID Counter: frontal: IP51; revés: IP20
Tamaño (long. x ancho x alto) Sensorkopf: 154x94x39 mm
Peso cabezal: 0,9 kg
Alimentación 24 VDC (18 V hasta 30 V)
Unidad operativa opcional
Datos del laser 25 mW, 780 nm (Laser clase 3B)
Temperatura ambiente/Humedad 5 hasta 55°C ‐ sin condensación
Más allá del rango de temperatura se requiere refrigeración/calefacción externa

Accesorios para sistemas de medición de longitudes de codificadores láser y sistemas de medición de velocidad

Interfaz Estándar

Terminal-Box

µSPEED-T-BOX

La unidad terminal o caja de derivación μSPEED-T-Box permite un cableado y suministro fáciles y seguros de los sensores μSPEED-SMART, μSPEED-SMART-ECO y μSPEED-PRO. El módulo de riel superior está diseñado para su instalación en un gabinete de control.

Cable Del Sensor

Cables blindados

µSPEED-C10, C-25, C50

Cable de sensor para conectar sensores μSPEED con el μSPEED-T-Box en longitudes entre 10 y 50 m (longitudes más largas bajo pedido)

Pantallas y HMI

Contador de longitud, velocímetro

µSPEED-CNT-M, µSPEED-TACHO-M

Contador de longitud simple o tacómetro para mostrar las lecturas de longitud / velocidad μSPEED. Pantalla de 6 dígitos, altura de caracteres 14mm.
HMI / Control

µSPEED-CONTROLLER

La unidad de visualización y control para los sensores μSPEED proporciona i.a. siguiente funcionalidad:
• Visualización de todos los valores medidos
• Visualización del estado del sensor
• Introducción de longitudes de preselección
• Restablecer la longitud actual
• Corte de contacto, salida previa al contacto
• Parametrización del sensor
MID-Contador (legal para el comercio)

µSPEED-MID-COUNTER

Medidor con aprobación de calibración, que se puede utilizar para la medición de longitud junto con los sensores láser ópticos μSPEED-SMART y μSPEED-PRO o, alternativamente, con un generador de pulso rotativo.
Unidad de visualización de longitud y velocidad.

µSPEED-CNT/TACHO

μSPEED-CNT / TACHO incluye un contador de longitud, un velocímetro y un interruptor de llave de encendido / apagado láser. La unidad de visualización está diseñada como una unidad lateral para el funcionamiento independiente de los sensores μSPEED. La salida de datos a una PC se puede hacer a través de una interfaz RS 232.

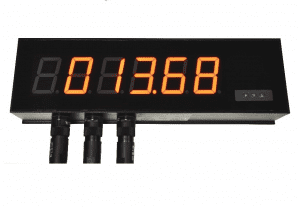

Pantalla grande en serie

µSPEED-DIS

μSPEED-DIS se utiliza para leer lecturas de μSPEED a distancia. La pantalla grande está equipada con 6 dígitos como estándar, pero opcionalmente puede configurarse como una pantalla de 4 u 8 dígitos de 7 segmentos. Altura del personaje: 57mm

Equipos Móviles

Soporte de medición

µSPEED-TRI

Los sensores μSPEED son pequeños y ligeros y, por lo tanto, muy adecuados para el uso de medición móvil junto con los trípodes ELOVIS (TRI). El trípode TRI consta de: trípode, pluma con junta, accesorio del sensor a la pluma con cabeza esférica y placa de montaje del sensor.
Ayuda de ajuste óptico

µSPEED-OAJ

μSPEED-OAJ3 permite un ajuste rápido y seguro de los sistemas μSPEED sin la ayuda de balanzas, balance de agua o transportador. La ayuda de ajuste OAJ3 es u.a. para aplicaciones de medición portátiles, utilizado para mediciones en cilindros giratorios o en espacios reducidos y en aplicaciones con distancia de material en constante variación.
Caso del sistema

µSPEED-CASE

Para el almacenamiento y transporte seguro de los componentes del sensor, los estuches de transporte ELOVIS CASE están disponibles en tres tamaños diferentes como estándar.

Software

PC-Software

µSPEED-CMS

El software de configuración y monitoreo CMS se utiliza para la operación μSPEED, así como para la visualización y almacenamiento de valores medidos μSPEED en una PC, computadora portátil o tableta. El software CMS se utiliza principalmente para mediciones portátiles.

Feldbus y módulos de comunicación

Profibus-DP, ProfiNet-RT, Ethernet-IP

µSPEED-PB, µSPEED-PN, µSPEED-EN

Módulos de interfaz de bus estándar con la siguiente salida: longitud (en m), velocidad (en m / s), señal de estado (válida / no válida)

Recinto de protección

Recinto para la refrigeración por aire

µSPEED-HSEe

La carcasa circundante μSPEED-HSEe de acero inoxidable sirve para proteger el cabezal del sensor de la contaminación y de temperaturas ambientales inadecuadas. El HSEe debe suministrarse con aire de purga adecuado.
Caja para enfriamiento de aire y agua.

µSPEED-HSEw

La carcasa circundante μSPEED-HSEw sirve para proteger el cabezal del sensor de la contaminación y de temperaturas ambiente inadecuadas. El HSEw debe suministrarse con aire de purga adecuado. Está diseñado para temperaturas ambiente más altas debido a la conexión adicional para la refrigeración por agua. El HSEw contiene dos placas intercambiadoras de calor.
Placas intercambiadoras de calor

µSPEED-HE

Las placas del intercambiador de calor con 2 conexiones de brida de agua de refrigeración pueden montarse en uno o ambos lados del cabezal del sensor. Las placas del intercambiador de calor enjuagadas con agua permiten el uso del sensor en un ambiente de medición cálido.
Cristal protector de cambio rápido

µSPEED-QCW

La ventana de cambio rápido μSPEED-QCW está diseñada para su uso en ambientes hostiles con aire ambiental muy contaminado. El QCW permite el reemplazo del vidrio protector en segundos y permite que la limpieza real del vidrio se pueda operar separada del sensor.

Placa de montaje del sensor

Placa de montaje con elemento giratorio / ranura

µSPEED-MP

μSPEED-MP se ajusta mediante un elemento giratorio, que permite un ajuste angular del sensor en la dirección de movimiento del material en +/- 80 °. Los orificios ranurados en el elemento giratorio permiten un ajuste a distancia de la cabeza del sensor.

Unidad de ajuste de altura

Unidad de ajuste para un ajuste preciso de la distancia de la cabeza del sensor

µSPEED-HA

La unidad de ajuste de altura permite realizar el ajuste del sensor con las variaciones de diámetro y espesor del material que se mide en la distancia de medición correcta.

Guia de cable con soporte

Guía de cables y trípode sensor con carcasa de protección láser.

µSPEED-CGS

La guía de cable con trípode para el sensor μSPEED (μSPEED-CGS) siempre garantiza la distancia correcta entre el cable y el sensor, así como el enrutamiento correcto de los cables. Cuando se abre la carcasa del sensor, el láser se apaga automáticamente. Stativ für Laser-Doppler-Sensor mit separater Kabelführung

Equipos de filtros láser

La protección del laser

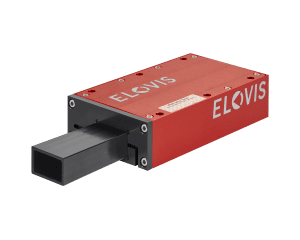

µSPEED-TUBE

El tubo de la cabeza del sensor TUBE para el sensor μSPEED reduce el riesgo de inspección directa del rayo láser. El TUBE se puede combinar con el obturador láser LSH.
Laser-Shutter

µSPEED-LSH

El obturador láser μSPEED-LSH se utiliza para el bloqueo mecánico del rayo láser. El obturador se activa manualmente mediante un mecanismo deslizante y se monta en la parte frontal del sistema μSPEED con cuatro tornillos.
Lente de ángulo

µSPEED-AO

La óptica de ángulo AO (Óptica de ángulo) se utiliza cuando el espacio de montaje existente es muy limitado. La óptica de ángulo de 90 ° permite gestionar con un mínimo de espacio de instalación.
Garantías de protección de láser

µSPEED-LSSC

El monitoreo de seguridad de protección láser une varios sensores de monitoreo para evitar que el láser salte al espacio libre.

Impresoras de etiquetas

Impresora para conexión al MID-COUNTER

µSPEED-PRT

En algunas aplicaciones, es necesario etiquetar el producto medido para la longitud directamente con una etiqueta que contenga los datos esenciales. Esto se hace mediante el μSPEED-PRT

La transmisión de datos por radio

Bluetooth-Módulo

µSPEED-BT

Con el módulo Bluetooth, los datos medidos se pueden transmitir a través de un enlace de radio. Tal solución viene por ej. luego se utiliza cuando el sistema de medición con T-Box no es accesible en producción. Una aplicación típica es en máquinas trenzadas.

Batería para un funcionamiento del sistema autosuficiente.

Módulo de batería y registrador de datos.

µSPEED-ACU

µSPEED-DTL

Para un funcionamiento completamente autosuficiente del sistema, el sensor μSPEED es alimentado por un módulo de batería junto con un registrador de datos. Un campo de aplicación es la medición de la velocidad de los vehículos deportivos, donde a menudo no hay suministro de energía.

Messprinzip Laser-Doppler

Medición de longitud basada en Láser-Doppler

Mediante dos haces láser se genera un patrón de barras en la superficie de medición del material. El movimiento de la superficie del material de medición modula la intensidad de la luz retrodispersada en el detector, siendo la frecuencia de la modulación de la luminosidad directamente proporcional a la velocidad del medio y a la frecuencia Doppler. La luz difusa se convierte en una señal eléctrica a través de un fotodetector y se alimenta a través de un convertidor analógico/digital a un procesador. El procesador determina la velocidad actual y la longitud del trayecto a partir de la señal digitalizada. No es necesario el uso de marcas o escalas en el objeto de prueba.

Vídeos de la gama de productos Codificador láser Sistemas de medición de longitud y velocidad

Tutorial del producto – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Tutorial del producto

Vídeo del producto – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Explicación del producto y resumen de la aplicación

La medición de la longitud en la producción de tejidos – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Medición a la salida de la producción con el sistema portátil µSPEED

Repetición de la medición de la longitud – RL

Sistemas de medición de longitud y velocidad de los codificadores láser

Medición precisa por láser de las distancias de las marcas de repetición en una máquina de impresión de papel de aluminio

Medición de la velocidad diferencial en el recubrimiento de la película – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Medición en la red y paralela en el rodillo de revestimiento con el sistema paralelo µSPEED

Calibración del contador del cortador de rollos de papel – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Calibración del contador de longitudes de una devanadera con el sensor portátil µSPEED

Medición de la contracción del marco de tensión – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Medición de la diferencia en la entrada y salida del tejido para determinar el avance del mismo

Medición de la longitud del cable – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Medición de la longitud en la producción de alambre desnudo con el sistema láser µSPEED

Medición de la longitud del cable de acero – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Comprobando la precisión de la medición de un contador de sistema para cuerdas con el sensor láser portátil µSPEED

Medición de la longitud de inspección del tejido – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

La máquina de medición de la longitud de los textiles está calibrada sin contacto con µSPEED

Medición de la longitud del tejido no tejido – µSPEED

Sistemas de medición de longitud y velocidad de los codificadores láser

Medición de la longitud en la línea de producción de no tejidos sin contacto con el Sistema Láser-Doppler µSPEED

Descargas para el área de productos del codificador láser Sistemas de medición de longitud y velocidad

Product Information – µSPEED Length & Speed Measurement

µSPEED – Product Overview

APLICACIONES

Longitud de la velocidad

Longitud del rollo / longitud de la bobina

¿Su facturación se basa en los valores correctos de longitud? ¿Todos los productos se miden con la misma precisió...

Control de corte a medida

¿Evita adiciones de longitud o entrega un exceso de longitud solo para estar seguro? ¿Es el caso que le requieren ent...

Medición de longitud certificada MID

Si los bienes se venden en Europa por longitudes / área, deben generalmente medirse con máquinas de medición de longi...

more

More

Medición de longitud portátil / móvil, Calibración del codificador, Medida de longitud de piezas, Medición de velocid...

Medición de longitud portátil / móvil

¿Dónde se pierden longitudes durante el proceso de producción? ¿Dónde está el desperdicio / desecho? ¿Se produce cont...

Calibración del codificador

¿Funcionan todos los contadores con la misma precisión en todo el espectro de producción? ¿Qué método usas para verif...

Medida de longitud de piezas

¿Estás interrumpiendo tu producción o estás reduciendo la velocidad para comprobar manualmente la longitud? La inspec...

Medición de la velocidad sin contacto

Medición de velocidad

¿Debería registrar con precisión la velocidad de bandas y piezas en movimiento para monitorizar, controlar y regular ...

Medición sin contacto de la velocidad diferencial

Registre la velocidad diferencial entre la banda, el cilindro, la cinta transportadora o la rejilla de soporte para m...

EJEMPLOS DE APLICACIÓN

Medición de longitud de films transparentes

Medición de longitud precisa en superficies altamente reflectantes, como films para la industria alimentaria y films...

Medición de la longitud de papel

Medición precisa de la longitud en superficies de papel, independientemente del gramaje, también como base para la co...

Medición de longitud de tejidos no tejidos

Medición de longitud de tejidos no tejidos, fieltro y material con gran variación de espesor y diferentes gramajes, m...

Medición de longitud de película de separación

La película de separación de batería no debe mostrar agujeros, pliegues, arrugas o daños, ya que de lo contrario se ...

Control de corte en extrusión de tubos y perfiles

Al serrar y cortar materiales extruidos, como tuberías, mangueras y perfiles, es esencial la medición sin deslizamien...

Control de corte de alfombras.

Casi ningún material es más diverso que la alfombra y, por lo tanto, es difícil de medir en longitud. La alfombra pue...

Cortador de rollos para membranas de techo

Debido a la gran cantidad de superficies de medición diferentes, el corte longitudinal de los rollos de venta de lámi...

Control de corte de cables y alambres

El cable y el alambre se rebobinan y cortan a alta velocidad. Debido a los altos precios de las materias primas, las ...

ELOVIS Sensorsysteme zur Ausstattung von Anlagen-Typen, Umwickler, Rollenschneider, Schneidmaschine, Wickelmaschine, Quer­schneider, Warenschaumaschine

Sistema de medición de longitud con trípode

Comparando el esfuerzo preparatorio con un sistema de medición manual, mucho más seguro, se pueden usar los sistemas ...

Velocidad del cilindro y velocidad del rodillo

Las velocidades de los cilindros y los rodillos a menudo determinan la calidad del material y el grado de utilización...

Mida la velocidad diferencial entre el material y accionamiento

El accionamiento y el material se deben mover con la velocidad diferencial más baja posible. Asegurar esto no es fáci...

V-Medición con sensor portátil

Con frecuencia, los operadores de máquinas están interesados en el análisis del proceso para la velocidad de los prod...

Medicion de longitud de cuerdas y cables submarinos

Cables submarinos húmedos y sucios, así como cables y cuerdas trenzados, se pueden medir mejor con métodos sin contac...

Siempre disponible:
Bernd Engelsdorf

ELOVIS GmbH

Vincenz-Prießnitz-Straße 1
76131 Karlsruhe, Alemania

T +49 721 933823-0
F +49 721 933823-23

engelsdorf@elovis.de

Información requerida*

Contacto
