berührungslose Nachmessung von Fensterprofillängen vor Verpackung
Fensterprofile mit Längen zwischen 2,5 m und 7 m sollen möglichst exakt kundenspezifisch geschnitten und nachgemessen werden. Hierzu ist eine berührungslose inline Längenmessung direkt nach der Säge von großem Vorteil. Sowohl die Einhaltung der Kundentoleranzen als auch das Vermeiden von Ausschuss oder einer Längen-Nachbearbeitung sind damit möglich. Der zweigeteilte Längs-Lichttaster deckt einen Messbereich von über 4,5 m zwischen kürzestem und längstem Messgut ab, ohne immer wieder neu positioniert, verändert oder parametriert zu werden. Ziellängenbeispiele: 1,5 m bis 6 m oder 3 m bis 7,5 m. Mit dem SLM/2 Längs-Lichttaster werden Fensterprofile aus Kunststoff, Aluminium oder Holz berührungslos, genau und wartungsfrei auf Länge nachgemessen.
Typische Applikationsdaten:
- Messung von Profilen nach dem Schnitt, vor der Verpackung
- Produktionsgeschwindigkeiten: typischerweise bis 80 m/min
- Problem bei berührenden Messmitteln: nur Stichprobenkontrolle möglich, Genauigkeit: +/- 1mm/m
- Messgenauigkeit mit berührungsloser Längenmessung SLM: typisch: 0,1mm/m
- Amortisation: 1 Monat, Integration des Messsystems in die vorhandene Fördertechnik
Materialbeispiele:

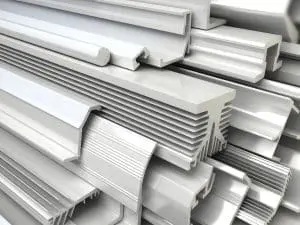

- Extrusionsprofile aus hartem und weichem Kunststoff sowie Co-Extrusion und Tri-Extrusion
- Materialen: PVC, ABS, PP, PC, PMMA, ASA en TPU
- Produkte: Fensterprofile, Rohre, Schläuche, Wellrohre, Dichtungsprofile, …
Maschinen, welche mit berührungsloser Profillängenmessung ausgestattet werden:
- Guillotine, Querschneider, Querteiler, Schneidmaschine
- Sägelinie, Fliegende Säge, Durchlaufsäge, Stanze
- Verpackungslinien, Sortierlinien, QS Stationen
Dazu passende Produkte und Dienstleistungen

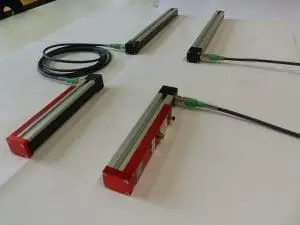

Längs-Lichttaster
Stücklängenmesssysteme
- Längen von Stückgütern im Produktionsprozess, im Durchlauf berührungslos nachmessen
- Hochgenaue Stücklängenmessung, Gut-/Schlechtsortierung und Dokumentation
- LED-basierte Längs-Lichttaster Messtechnik, wartungsfrei, optisch, dauerhaft kalibriert
- Optischer Mikrometer zur Längenmessung von Profilen, Rohren, Platten, Platinen
ELOVIS Dienstleistungen
ELOVIS bieten für die Messung von Profillängen folgende Dienstleistungen an:
- Beratung zur Stücklängenmessung
- Messdienstleistungen
- Hilfe bei Längen-Reklamationen Ihrer Kunden
- OEM-Sensorentwicklungen im Bereich Stücklängenmessung
