Mida la longitud de las piezas de metal, tubos, pernos, lingotes

Medición final de las longitudes de piezas metálicas antes del procesamiento posterior

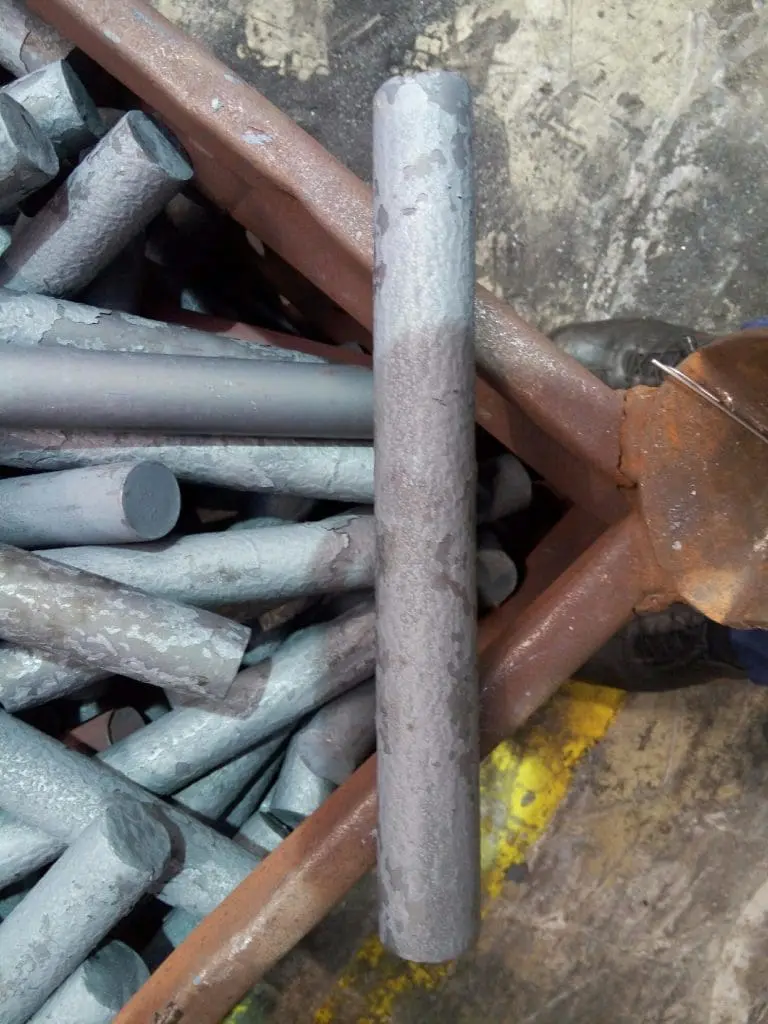

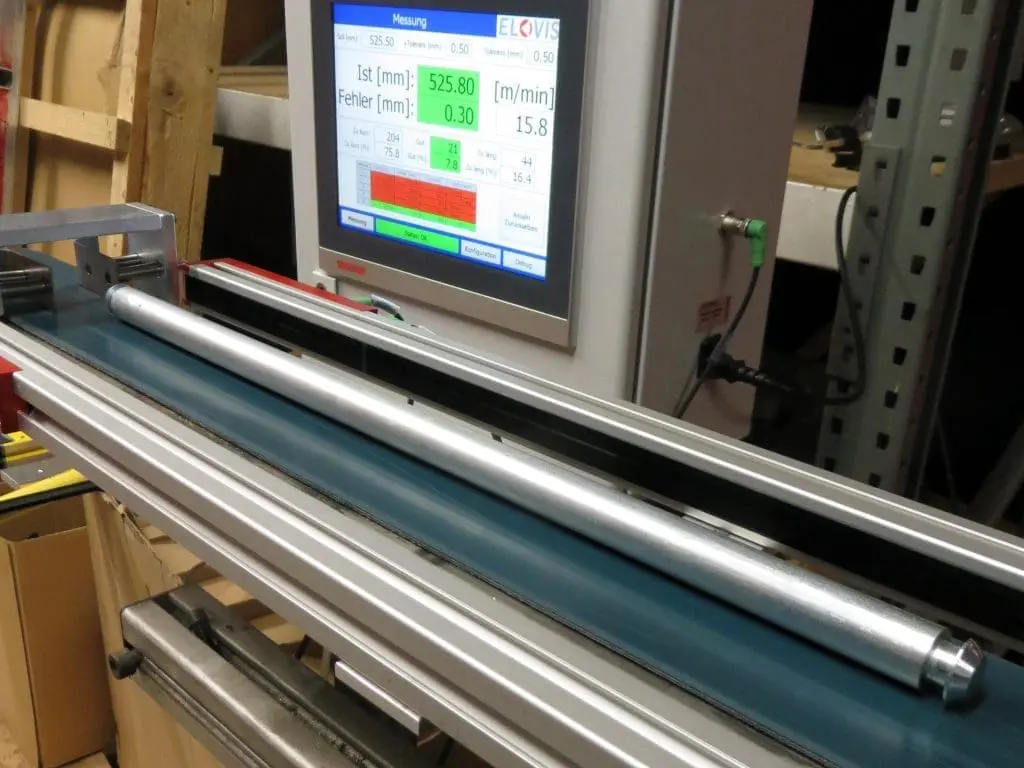

Las piezas metálicas como tubos, pernos, varillas y lingotes deben tener la longitud correcta de la pieza. Cuando se operan prensas y martillos de forja, las piezas listas para la formación no deben ser de tamaño inferior o superior para garantizar un resultado perfecto del producto. La precisión dimensional se comprueba automáticamente con el escáner de luz de sección longitudinal SLM incluso antes de insertar las piezas. Preciso, sin contacto, sin mantenimiento e independiente del material.

Datos de aplicación típicos:

  • Medición de piezas de metal después del corte, antes de procesamiento / embalaje
  • Velocidades de producción: típicamente hasta 120 m / min
  • Problema con los dispositivos de medición de contacto: solo es posible la inspección de muestras, precisión: +/- 1 mm / m
  • Precisión de medición con medición de longitud sin contacto SLM: típicamente 0,1 mm / m
  • Amortización: 2 meses, integración del sistema de medición en el sistema de transporte existente

Ejemplos de materiales:

  • Partes metálicas (pernos, barras, lingotes, tubos, mangas, perfiles, …)
  • Piezas troqueladas, piezas prensadas, piezas forjadas

Máquinas en las que la medición de la longitud de la pieza sin contacto ofrece ventajas:

  • Martillos de forja, líneas de forja, moldeo por compresión, prensa, troquel
  • Medición después de la sierra, guillotina, cortador transversal, cortador longitudinal, cortadora
  • Medición siguiendo la línea de sierra, sierra voladora, sierra continua

Productos y servicios a juego

Sensor de luz longitudinal
sistemas de medición de longitud de pieza

  • Longitudes de piezas por pieza en el proceso de producción, medición sin contacto en la ejecución
  • Medición de longitud de pieza de alta precisión, clasificación y documentación buenas / malas
  • Tecnología de medición de sensor de luz longitudinal basada en LED, sin mantenimiento, óptica, calibrada permanentemente
  • Micrómetro óptico para medir la longitud de perfiles, tubos, placas, tableros

Servicios ELOVIS

ELOVIS ofrece los siguientes servicios para medir longitudes de piezas:

  • Asesoramiento en la medición de longitud de piezas
  • servicios de medición
  • Ayuda con quejas de longitud de sus clientes
  • Desarrollos de sensores OEM en el área de medición de longitud de piezas
